HAP-1220 『高さ調整プレート・120×200mm』
■高さ調整プレートは、光学系のユニットや装置類・機器類の高さをかさ上げする製品です。
■重荷重時も設置安定性に優れるプラットフォーム（土台）です。
■上下面アルミプレートと4本のステンレス製ポール（φ20）から構成されています。
■ご注文の際に、4本のステンレス製ポール（φ20）のポール長 L（mm）をご指定ください。
■製品の説明

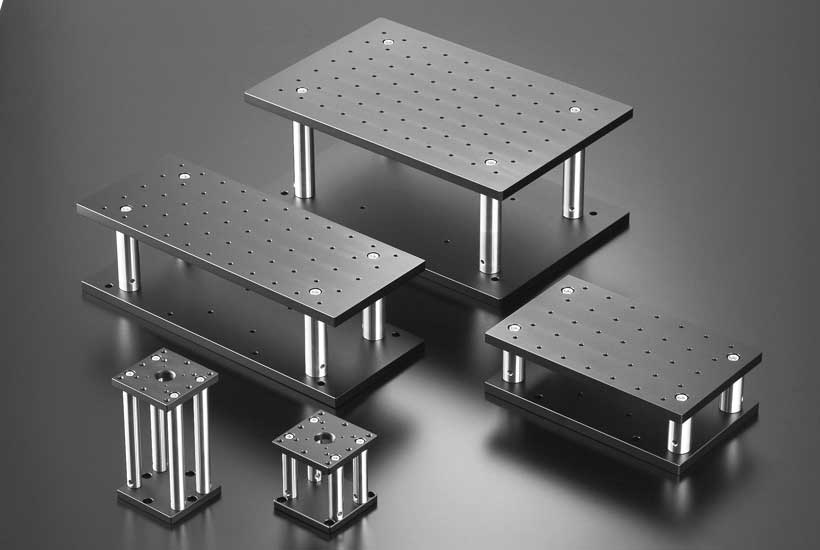

・型番 ：HAP-1220（写真 最右）

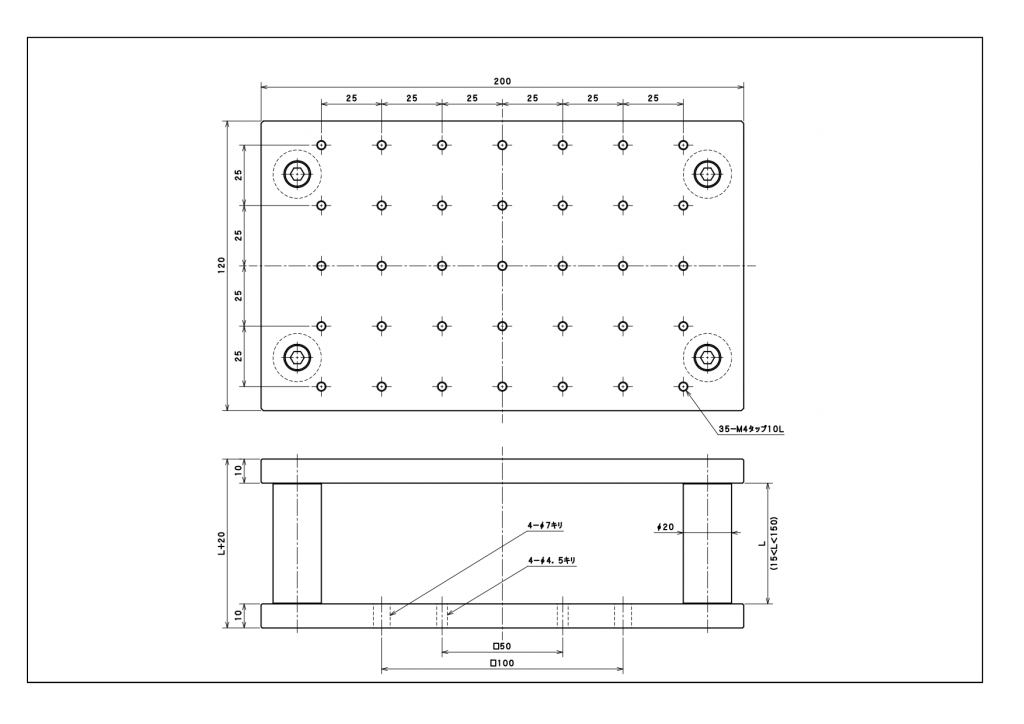

・ステージ面 ：120×200×10t（1枚のサイズ）
・取付穴（上面）：35-M4 ピッチ25
・固定穴（下面）：4-φ4.5 □50位置（M4ボルト用）、4-φ7 □100位置 （M6ボルト用など）
■概要
・高さ調整プレートは、光学系のユニットや装置類・機器類の高さをかさ上げする製品です。
・重荷重時も設置安定性に優れるプラットフォーム（土台）です。
・上下面アルミプレートと4本のステンレス製ポール（φ20）から構成されています。
・上面と下面のアルミプレートは、外形は同じですが、穴の仕様（種類、サイズ、位置）は異なります。
・ご注文の際に、4本のステンレス製ポール（φ20）のポール長 L（mm）をご指定ください。
・表示価格はポール長 L＝20～120mm範囲のタイプとなります。
・ポール長 L＝121mm以上での製作対応も可能です。別途お見積りとなります。
・全体の高さは、ポール長さとプレート板厚（2枚分）を足したものになります。
・質量と材質表示などでは、ステンレスポールは含まれていません。
■使い方
・HAP-1220, 1230, 2030について、上面プレートにM4タップ（ピッチ 25）を利用して、各種製品（取付穴位置の例 □50, □100）を取り付けます。
■製品の固定
・HAP-1220, 1230, 2030について、下面プレートの貫通穴（φ4.5、φ7）にて、定盤や精密ラボジャッキなどへネジ止め固定します。
■用途例
・光学系のユニットや装置類・機器類の高さをかさ上げする用途。
■補足
・ラボジャッキへの用途に特化した製品「ラボジャッキ用高さ調整プレート」（LHP-8013, 1016, 1622）もご参考ください。
| 型番 | HAP-1220 | HAP-1230 | HAP-2030 |
| ステージ面 【mm】 | 120×200 | 120×300 | 200×300 |
| 上面取付穴 | M4 ﾋﾟｯﾁ 25mm | M4 ﾋﾟｯﾁ 25mm | M4 ﾋﾟｯﾁ 25mm |
| 上面取付穴数 | 35 | 55 | 77 |
| 下面固定穴 【mm】 | 4-φ4.5 □50 | 8-φ4.5 □50/□100 | 4-φ4.5 □100 |
| 4-φ7 □100 | 4-φ7 100×250 | 4-φ7 150×250 | |
| ポール長Ｌ 【mm】 | 任意 20≦Ｌ | 任意 20≦Ｌ | 任意 20≦Ｌ |
| 全高 【mm】 | Ｌ+20 | Ｌ+20 | Ｌ+20 |
| 重量 【kg】 | 1.26 | 1.88 | 3.18 |
| 材質 | アルミ | アルミ | アルミ |
| 表面処理 | 黒アルマイト | 黒アルマイト | 黒アルマイト |
| 価格 | ¥22,000 | ¥24,000 | ¥36,000 |
