LSP-120 『ラボジャッキ用上面プレート・□120mm』
■ラボジャッキ用上面プレートは、板厚10mmの板状で、精密ラボジャッキに設置することで、より大きなサイズ、より多くの試料・機器を取り付けられるようにする製品です。
■製品の説明

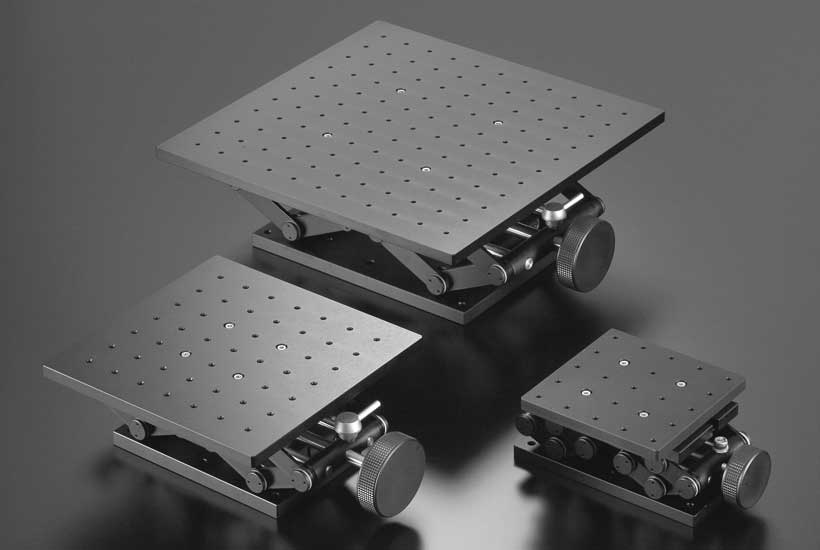

・型番 ：LSP-120（写真 手前 右、RJ-101に取り付けた姿）

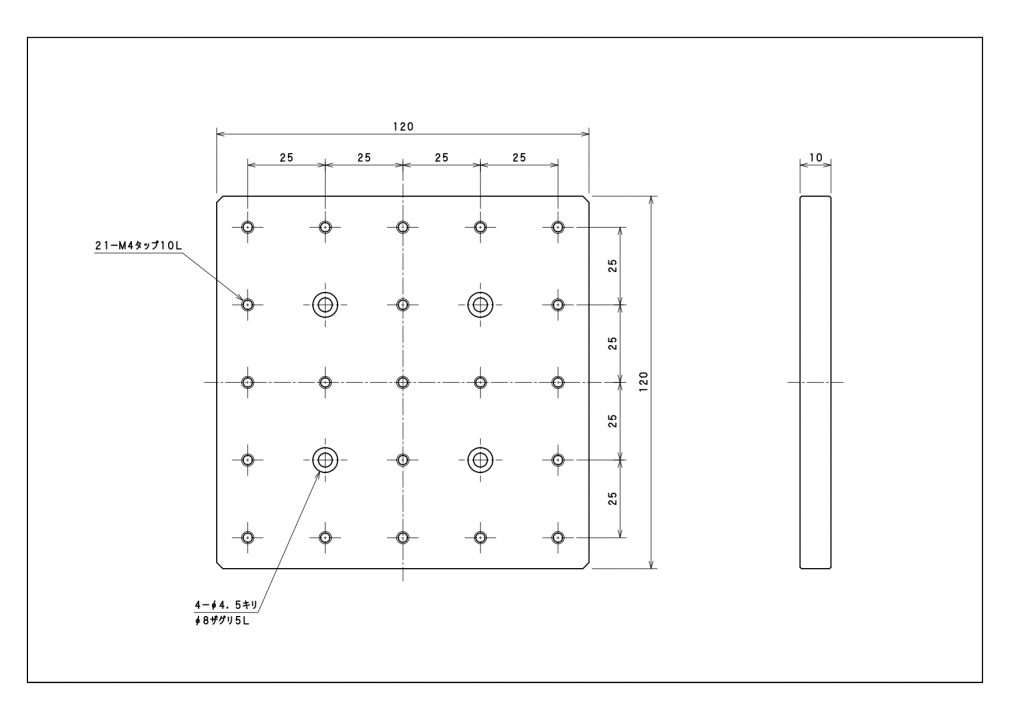

・外形 ：□120×10t
・取付穴：21-M4 ピッチ 25
・固定穴：4-φ4.5キリ φ8 ザグリ □50位置（M4キャップボルト用）
■概要
・ラボジャッキ用上面プレートは、板厚10mmの板状で、精密ラボジャッキに設置することで、より大きなサイズ、より多くの試料・機器を取り付けられるようにする製品です。
・標準製品以外のサイズへの対応も可能です。お問い合わせください。
■使い方
・M4タップ（ピッチ 25）を利用して、各種製品（取付穴位置の例 □50, □100）を取り付けます。
■製品の固定
・貫通穴（4-φ4.5キリ φ8ザグリ深4.5）にて、精密ラボジャッキのステージ面に取り付けます。
■用途例
・精密ラボジャッキに、より大きなサイズ、より多くの試料・機器を取り付けたい用途。
| 型番 | LSP-120 | LSP-200 | LSP-300 |
| ステージ面 【mm】 | 120×120 | 200×200 | 300×300 |
| 取付穴 | M4 ﾋﾟｯﾁ25mm | M4 ﾋﾟｯﾁ25mm | M4 ﾋﾟｯﾁ25mm |
| 取付穴数 | 21 | 45 | 117 |
| 固定穴 【mm】 | 4-φ4.5キリ | 4-φ4.5キリ | 4-φ4.5キリ |
| φ8ｻﾞｸﾞﾘ□50 | φ8ｻﾞｸﾞﾘ□50 | φ8ｻﾞｸﾞﾘ□100 | |
| 重量 【kg】 | 0.38 | 1.06 | 2.38 |
| 材質 | アルミ | アルミ | アルミ |
| 表面処理 | 黒アルマイト | 黒アルマイト | 黒アルマイト |
| 価格 | ¥10,000 | ¥18,000 | ¥24,000 |
