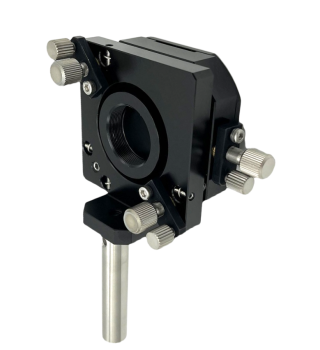

4LH-C 『４軸調整付レンズホルダ・Cマウント接続』
■４軸調整付レンズホルダは、ビームエキスパンダなどの光学素子を固定し、YZβθ調整ができる４軸調整ホルダです。
■製品の説明
・型番 ：4LH-C
・光学素子の接続部：Cマウント用（M25.4 P0.794 メネジ）
・移動量 YZ ：φ3mm
・あおり角度 βθ ：±2 °
■概要
・４軸調整付レンズホルダは、ビームエキスパンダなどの光学素子を固定し、YZβθ調整ができる４軸調整ホルダです。
・光学素子の接続部は、Cマウント または M30 P1タイプをお選びいただけます。
・光学素子は、接続部周辺の外径がφ36mm以下となる仕様でご使用ください。
・光軸に対し直交するYZ軸方向の調整（光軸に対する芯出し）は、製品の側面と下面のツマミを使います。
・あおり角度（βθ角度）の調整は、キネマティック機構により支点を基準とした調整となり、製品正面のツマミを使います。
・各軸は調整後に、クランプを締めて位置を固定できます。
・ホルダには、φ12mm L＝60mmのポールを標準装備しています。
・ポールの長さは、L＝20～120mmで変更することが可能です。当社標準仕様であれば、価格の変更はありません。
■使い方
・マウント付き光学素子は、製品本体のネジ部に直接固定します。

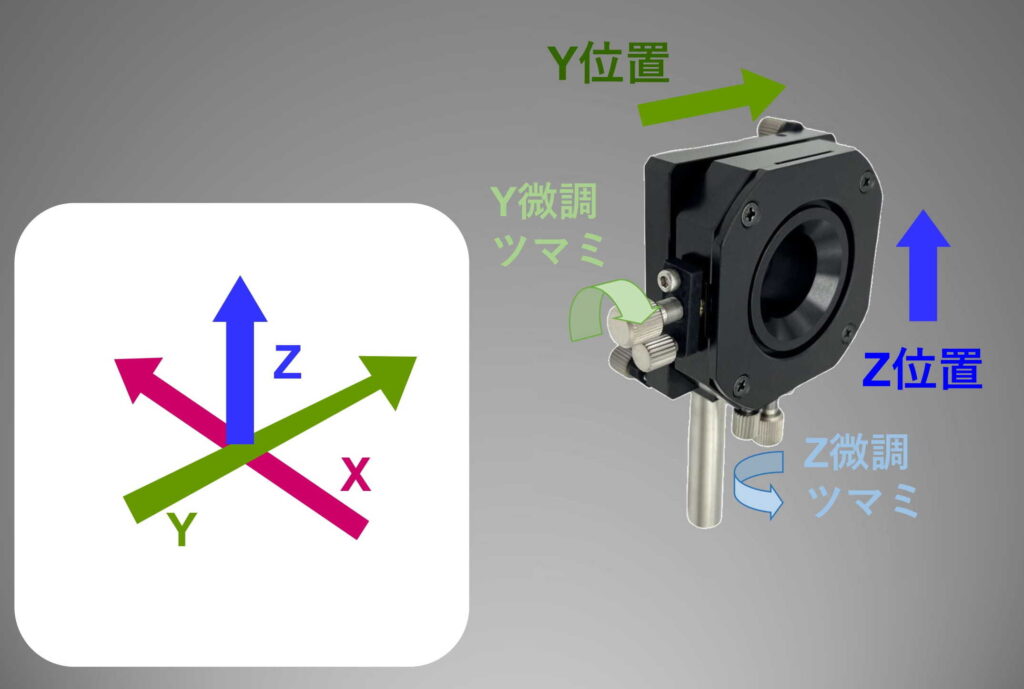

・光軸に対し直交するYZ軸方向の調整（光軸に対する芯出し）は、製品の側面と下面のツマミを使います。

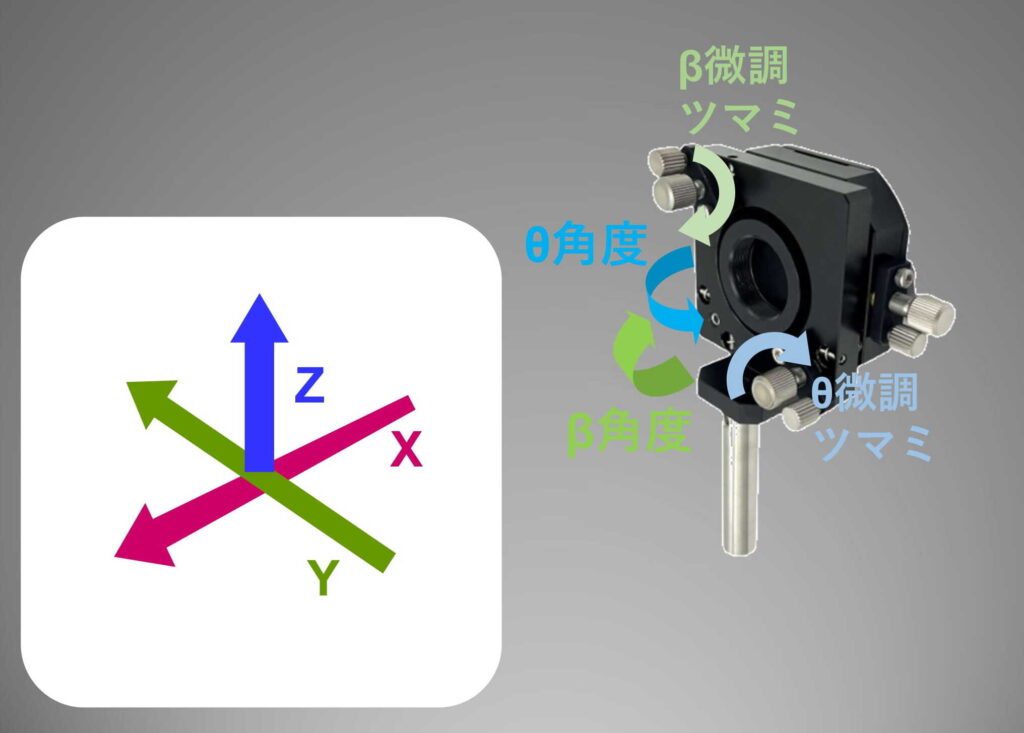

・あおり角度（βθ角度）の調整は、キネマティック機構により調整します。
・β軸の調整ツマミ：上方（写真で左手前方向に出ているツマミ）
・θ軸の調整ツマミ：下方（上の写真で左手前方向に出ているツマミ）
・β軸の調整ツマミを右に回すと、β角度は右回りに回転します。
（βはY軸を中心とする回転。”右回り”は、写真で、Y軸を右手前から左奥への方向に見るときの方向。）
・θ軸の調整ツマミを右に回すと、（上から見る視野で）円形素子は左回りに回転します。
・各軸を調整した後は、各ツマミの隣にあるクランプ（ツマミより小さいネジ）を締めて位置を固定します。（各軸の調整前には、各クランプを緩めます。）
■製品の固定例
・ポールスタンド（PS1-3016）をM16 P1タップ穴（アルミ光学ベンチ用キャリア CA-60など）にネジ固定する。
・ポール（製品に付くφ12のポール）をPS1-3016に固定する。
・ポールの付いている箇所（底面部中央）はM6タップ穴となっております。このタップ穴を利用して、サイズの異なるポールを付けることもできます。
・据付型は、下部部品にある切欠穴にボルトを用いて固定できます。
■用途例
・マウント付き光学素子を固定し、4軸（YZβθ軸）の調整を行う用途。
・精密ステージほどの移動量を必要とせず、小スペースにマウント付き光学素子を設置する用途。
■補足

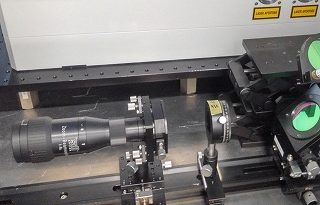

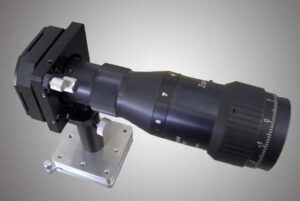

・ビームエキスパンダを接続し、マグネットベースに配置した例（写真）も掲載しています。
・Cマウントは、JEITA（電子情報技術産業協会）が定める、産業用カメラのレンズ取付ネジ部の代表的な規格のひとつです。取付ネジは、外径 φ25.4mm、ネジ山数32です。
■製品の軸のとり方（6軸の説明）
本製品のそれぞれの軸の定め方は以下の通りです（光学素子の接続部の穴が左を向いている写真内での説明）。
・Z軸方向：下から上の方向
・X軸方向：右奥から左手前への方向（光軸に平行）
・Y軸方向：右手前から左奥への方向（Z軸、X軸に垂直な方向）
・α軸 ：X軸を中心とする回転自由度を表現（ロール、チップ）
・β軸 ：Y軸を中心とする回転自由度を表現（ピッチ、チルト）
・θ軸 ：Z軸を中心とする回転自由度を表現（ヨー、パン）

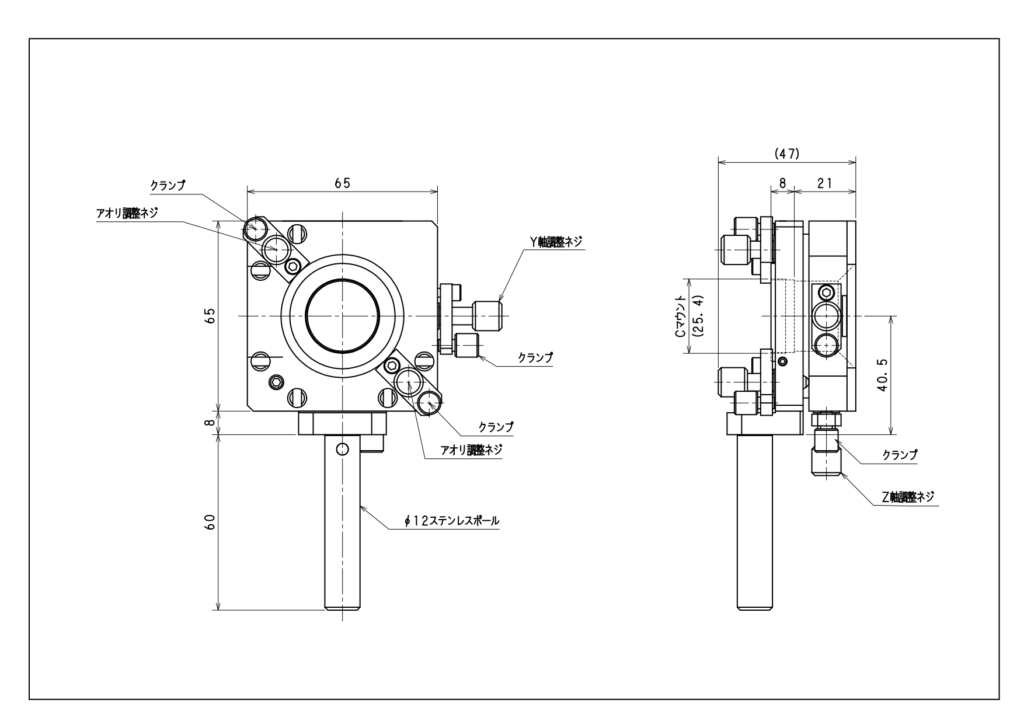

| 型番 | 4LH-C |
| 接続タイプ | C マウント |
| 移動量（mm） Y, Z | φ3（±1.5） |
| あおり角度（°） β, θ | ±2 |
| 微動方式（mm） Y, Z, β, θ | ネジ P=0.25mm |
| 材質 | アルミ |
| 表面処理 | 黒アルマイト |
| RoHS規制 | 対応 |
| 価格 | ¥65,000 |
