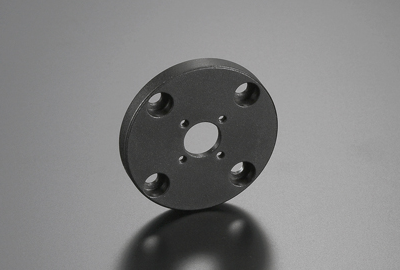

ZHA-3 『十字動ホルダアダプタ・FCコネクタ用』（ZH-101に使用）
■ZHA-3は、十字動ホルダに使用するアダプタです。
■FCコネクタを固定する際に使用します。
■概要
・十字動ホルダアダプタは、当社製十字動ホルダ（ZH-101）をお使いになる際に必要で、様々な光学素子に合うタイプを選び、接続して利用します。
■使い方

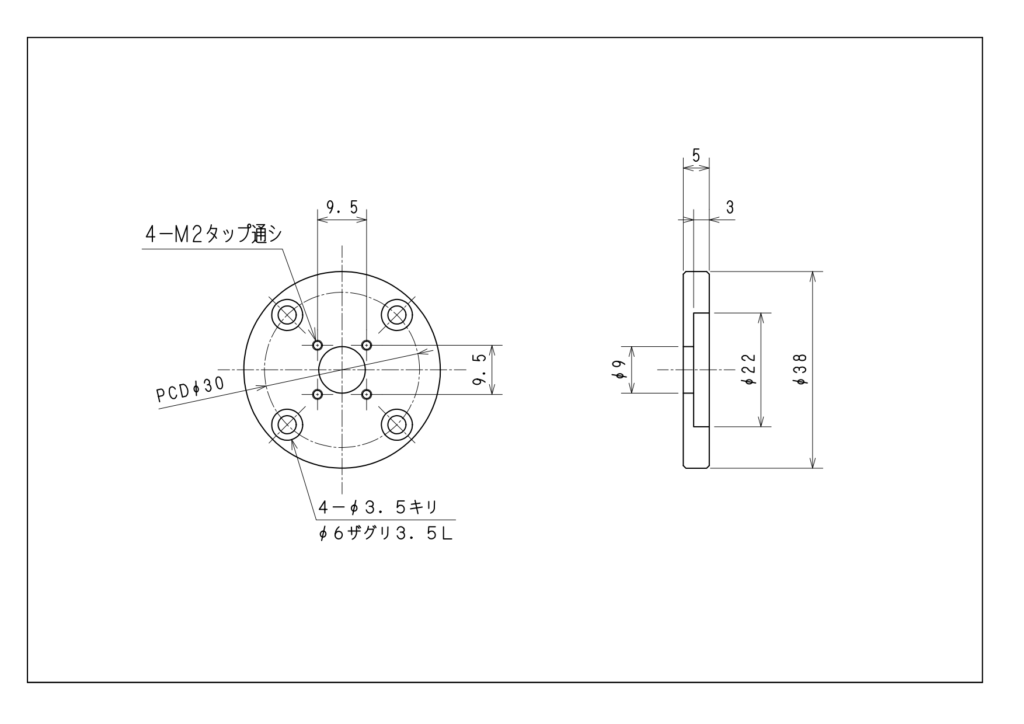

・アダプタ（十字動ホルダアダプタ）にある4つの穴（4-φ3.5キリ φ6ザグリ 深3.5（PCD30位置に4等配））を利用し、M3キャップボルトで十字動ホルダ（ZH-101）に取り付けます。
・ZHA-1以外は、アダプタの内径側の凹部に、あらかじめ光学素子等をセットしてから、十字動ホルダに取り付けます。
■補足
・ZHA-1：対物レンズ用
・ZHA-2：ピンホール・エアスリット用
・ZHA-3：FCコネクタ用のレセプタクル用（光ファイバ用など）
・ZHA-X：小径レンズ用（ZHA-10、ZHA-12.7、ZHA-15、ZHA-20）
・ZHA-Xは、光学素子の固定に、ネジリング・デルリンリング（別売）が必要となります。
| 型番 | アダプタタイプ | 取付情報 | 価格 |
| ZHA-1 | 対物レンズ | M20.32, P0.706mm | ¥4,000 |
| ZHA-2 | φ16 形状 | ピンホール・エアスリット | ¥4,000 |
| ZHA-3 | FCコネクタ | □9.5mm, 4-M2タップ | ¥4,000 |
| ZHA-10 | φ10 素子 | Max T6mm | ¥4,000 |
| ZHA-12.7 | φ12.7 素子 | Max T10mm | ¥4,000 |
| ZHA-15 | φ15 素子 | Max T10mm | ¥4,000 |
| ZHA-20 | φ20 素子 | Max T12mm | ¥4,000 |
| 共通項目：アルミ材質・黒アルマイト処理・重量 0.02 kg | |||
