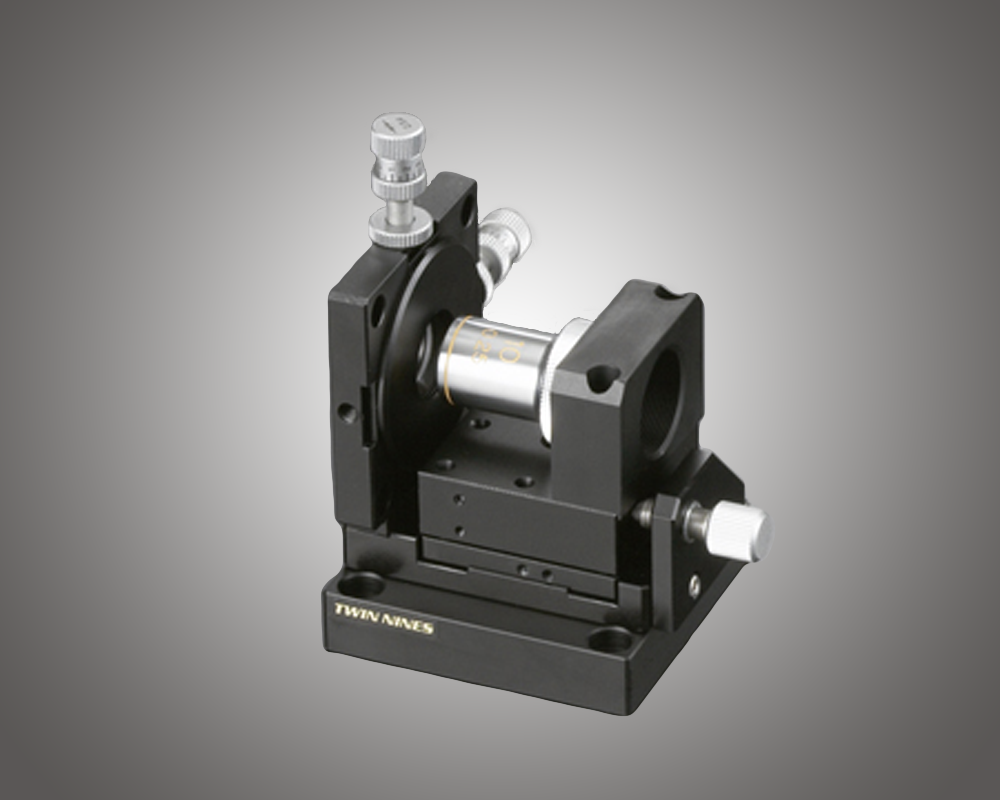

SF50-102 『スペイシャルフィルタホルダ』
■スペイシャルフィルタホルダは、顕微鏡対物レンズを用いてレーザ光を精密ピンホールに集光し、レーザ光の波面ノイズや高次回折光を除去して、クリアな波面を作ることを可能にするホルダです。
■製品の説明
・型番 ：SF50-101
・移動量 X ：±3
・移動量 YZ ：±1.5
・タイプ ：据付型

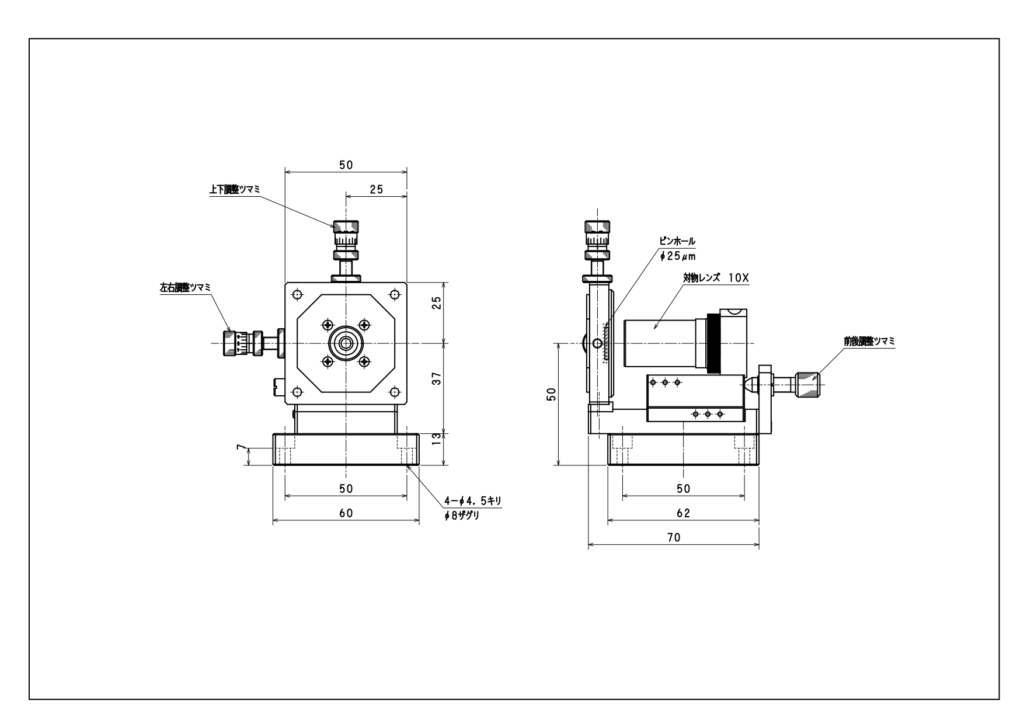

・固定穴 ：4-φ4.5キリ φ8ザグリ 深4.5 □50位置（M4キャップボルト用）
■概要
・スペイシャルフィルタホルダは、顕微鏡対物レンズを用いてレーザ光を精密ピンホールに集光し、レーザ光の波面ノイズや高次回折光を除去して、クリアな波面を作ることを可能にするホルダです。
・精密ピンホールの位置決めは、光軸に対し直交するYZ軸につき、差動マイクロメータヘッドによる芯出し調整が可能です。
・対物レンズ保持部は、光軸方向 (X軸) のフォーカス微動調整が可能です。
・ポール付タイプもお選びいただけます。
・ポール付タイプでは、ホルダユニット全体の傾斜角度β（β2と呼称）も微調整可能です。
・精密ピンホール (φ25μm) と対物レンズ (×10) を標準装備しています。
・レンズ倍率や組合せ変更にも対応しています。お問い合わせください。
■使い方
・製品にレーザ光を入射します。
・差動マイクロメータヘッドにより芯出し調整（YZ軸調整）を行い、レーザ光が精密ピンホールを通るようにします。
レーザ光の通過は、ビームプロファイラやターゲットなどを使って確認します。
・対物レンズ保持部は、右側ネジ（写真中）を使って調整します。
光軸方向 (X軸) のフォーカス微動調整となります。
レーザ光の形状を、ビームプロファイラやターゲットなどを使って確認します。
・精密ピンホールの調整（YZ軸調整）、対物レンズの調整（X軸調整）を繰り返します。
■製品の固定例
・据付タイプ（SF50-101）は、下部部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。
■用途例
・レーザ光の波面ノイズや高次回折光を除去して、クリアな波面を作る用途（空間フィルタリング）。

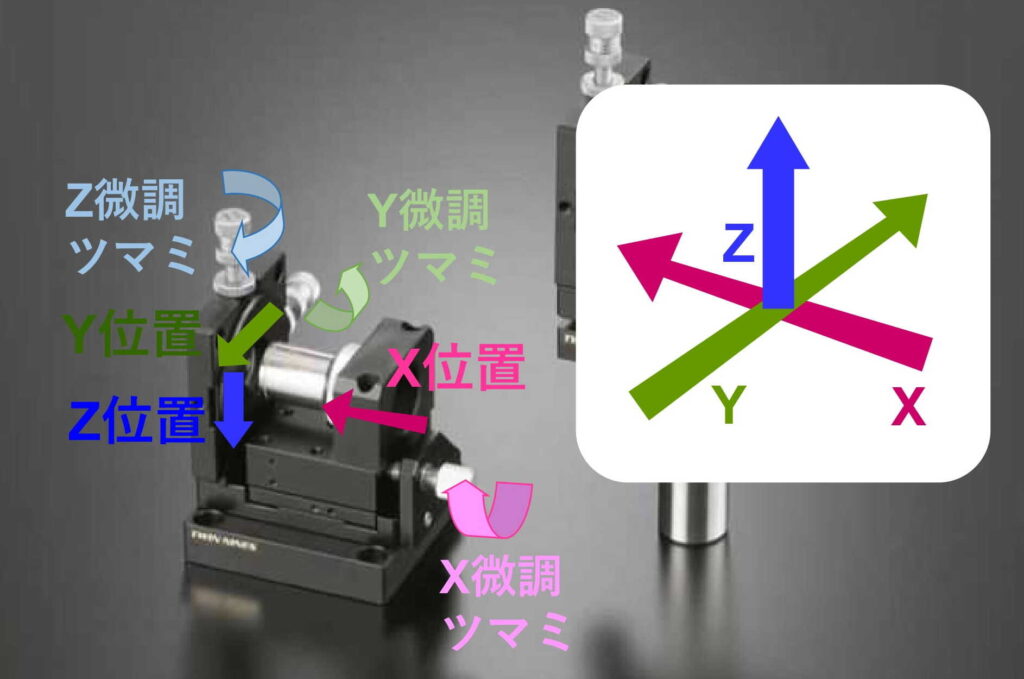

■製品の軸のとり方（6軸の説明）
本製品のそれぞれの軸の定め方は以下の通りです（方向は写真内での説明）。
・Z軸方向：下から上の方向
・X軸方向：右から左への方向（光軸に平行）
・Y軸方向：左手前から右奥への方向（Z軸、X軸に垂直な方向）
・α軸 ：X軸を中心とする回転自由度を表現（ロール、チップ）
・β軸 ：Y軸を中心とする回転自由度を表現（ピッチ、チルト）
・θ軸 ：Z軸を中心とする回転自由度を表現（ヨー、パン）
| 型 番 | SF-101 | SF50-102 |
| 移動量 X（mm） | ± 3 | ±3 |
| 移動量 Y,Z（mm） | ±1.5 | ±1.5 |
| 傾斜角度（ °） β2 | ±3 | —– |
| 駆動方式 X | ネジ P=0.25mm | ネジ P=0.25mm |
| 駆動方式 Y,Z | 差動マイクロメーターヘッド | 差動マイクロメーターヘッド |
| 駆動方式 β2 | ネジ P=0.5mm | —– |
| 粗動分解能（mm/回転） X | 0.25 | 0.25 |
| 粗動分解能（mm/回転） Y,Z | 0.5 | 0.5 |
| 微動分解能（μm/目盛） Y,Z | 1 | 1 |
| 微動分解能（ ° /回転） β2 | 約0.57 | —– |
| 重量（kg） | 0.53 | 0.42 |
| 材質 | アルミ | アルミ |
| 表面処理 | 黒アルマイト | 黒アルマイト |
| RoHS規制 | 対応 | 対応 |
| 価格 | ¥120,000 | ¥117,000 |
