FC-22M 『ファイバホルダ・FCコネクタ型・差動マイクロ・あおり付』
■ファイバホルダは、FCコネクタ付の光ファイバ素子を容易に固定でき、4軸（YZβθ）の調整ができるホルダです。
■FCレセプタクルを装備しており、端部にFCコネクタの付いた光ファイバの接続が容易にできます。
■光軸に対し直交するYZ軸の芯出し調整が可能です。YZ軸の微動方式は、差動マイクロメータヘッドタイプです。

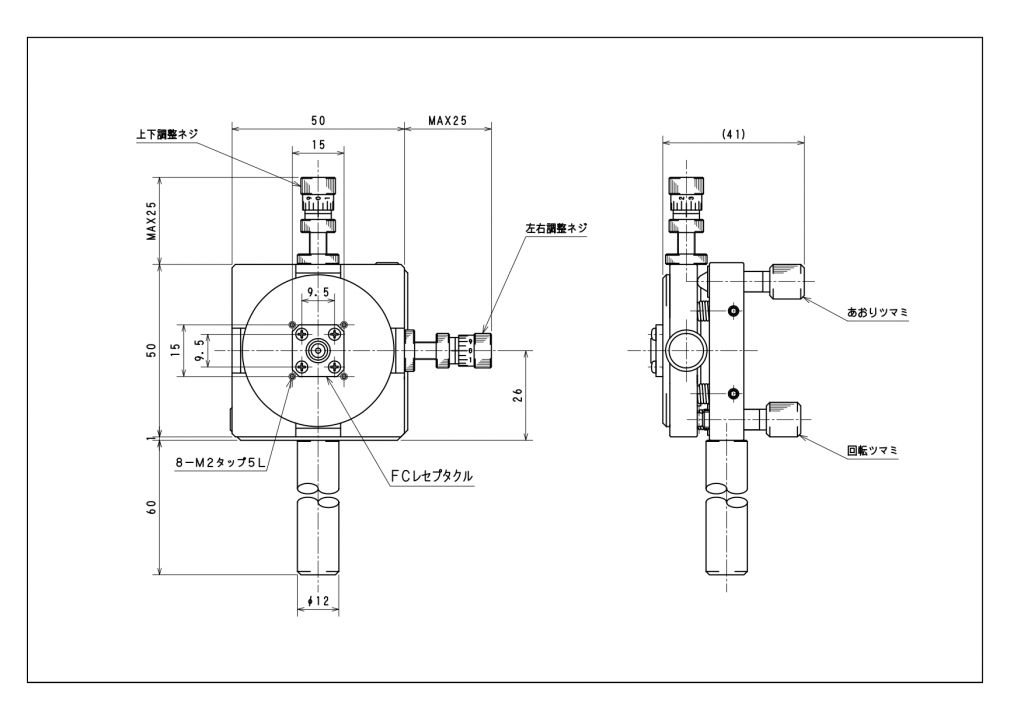

■製品の説明
・型番 ：FC-22M（類似品 写真 右）
・移動量 YZ ：±1.5
・あおり角度 βθ ：±2 °
・微動方式 YZ ：差動マイクロメータヘッド
■概要
・ファイバホルダは、FCコネクタ付の光ファイバ素子を容易に固定でき、4軸（YZβθ）の調整ができるホルダです。
・FCレセプタクルを装備しており、端部にFCコネクタの付いた光ファイバの接続が容易にできます。
・光軸に対し直交するYZ軸の芯出し調整が可能です。YZ軸の微動方式は、微調ネジタイプと差動マイクロメータヘッドタイプから選べます。
・YZ軸調整に加え、微調ネジ調整のキネマティック機構によるあおり角度（角度 βθ）も調整できます。
・SMA型への製作対応も可能です。お問い合わせください。
・ホルダには、φ12mm L＝60mmのポールを標準装備しています。
・標準のポールタイプのほか、据付型の対応もしております。
■使い方
・光ファイバのFCコネクタ（ネジ締め方式の光コネクタ）の先端を、本製品の奥側（写真中）から、FC型レセプタクルに接続します。
・光ファイバ（レーザ光）の位置は、差動マイクロメータヘッドにより調整（芯出し調整（YZ軸調整））します。
・光ファイバ（レーザ光）の向きは、キネマティック機構により調整（あおり角度（角度 βθ）の微動調整）します。
・β軸の調整ツマミ：上方（写真右で奥の方向に出ているツマミ）
・θ軸の調整ツマミ：下方（写真右で奥の方向に出ているツマミ）
・β軸の調整ツマミを右に回すと、β角度は左回りに回転します。
（βはY軸を中心とする回転。”左回り”は、写真で、Y軸を右から左への方向に見るときの方向。）
・θ軸の調整ツマミを右に回すと、（上から見る視野で）光ファイバは左回りに回転します。
■製品の固定例
・ポールスタンド（PS1-3016）をM16 P1タップ穴（アルミ光学ベンチ用キャリア CA-60など）にネジ固定する。
・ポール（製品に付くφ12のポール）をPS1-3016に固定する。
・ポールの付いている箇所（底面部中央）はM6タップ穴となっております。このタップ穴を利用して、サイズの異なるポールを付けることもできます。
・据付型は、下部部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。
■用途
・FCコネクタ付きの光ファイバを固定し、位置・姿勢を微調整する用途。
■製品の軸のとり方（6軸の説明）

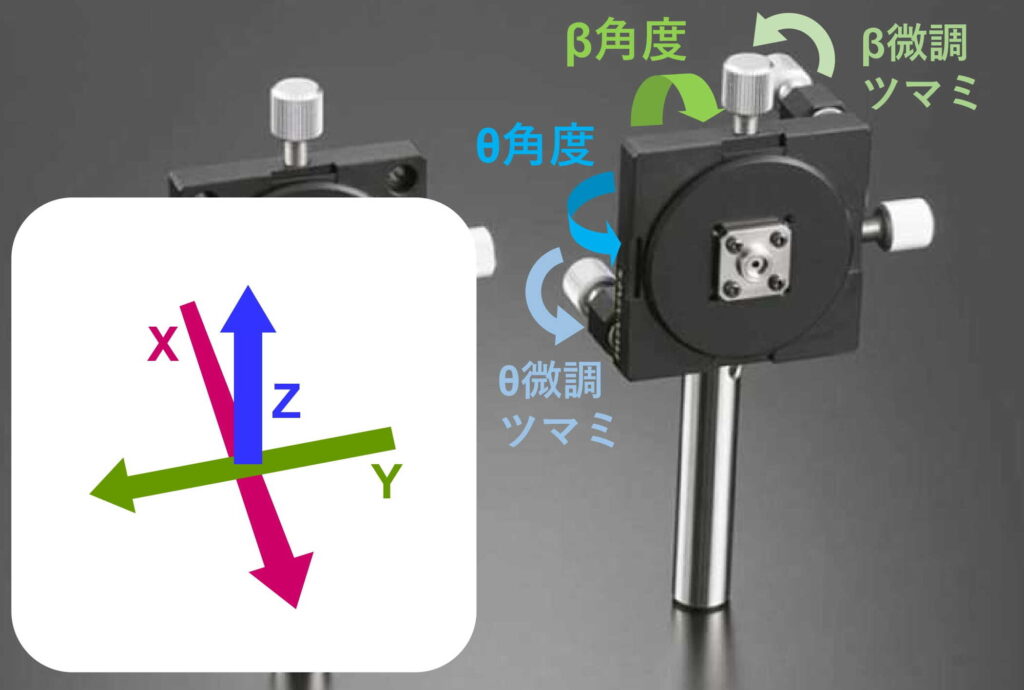

本製品のそれぞれの軸の定め方は以下の通りです（方向は写真内での説明）。
・Z軸方向：下から上の方向
・X軸方向：左奥から右手前への方向（光軸に平行）
・Y軸方向：右から左への方向（Z軸、X軸に垂直な方向）
・α軸 ：X軸を中心とする回転自由度を表現（ロール、チップ）
・β軸 ：Y軸を中心とする回転自由度を表現（ピッチ、チルト）
・θ軸 ：Z軸を中心とする回転自由度を表現（ヨー、パン）
| 型番 | FC-21Ｍ | FC-22M |
| 移動量[mm] Y,Z | ±1.5 | ±1.5 |
| あおり角度[°] β | – | ±2 |
| あおり角度[°] θ | – | ±2 |
| 微動方式[mm] | 差動マイクロメータヘッド | 差動マイクロメータヘッド |
| 粗動分解能[mm/回転] | 0.5 | 0.5 |
| 微動分解能[μm/目盛] | 1 | 1 |
| 微動分解能[°/回転] β | – | 約0.36 |
| 微動分解能[°/回転] θ | – | 約0.36 |
| 自重[kg] | 0.12 | 0.18 |
| 材質 | アルミ | アルミ |
| 表面処理 | 黒アルマイト | 黒アルマイト |
| 価格 | ¥40,000 | ¥48,000 |
