RFC-21S 『回転式ファイバホルダ・ネジ調整・あおり無し』
■回転式ファイバホルダは、光ファイバ素子を固定し、3軸（YZα）の調整ができるホルダです。
■FCレセプタクルを装備しており、端部にFCコネクタの付いた光ファイバの接続が容易にできます。
■光軸に平行なX軸を中心とする回転（角度 α）を360°調整可能です。回転の移動ガイドにすり合わせ式を採用し、安定した調整が可能です。
■光軸に対し直交するYZ軸の芯出し調整が可能です。YZ軸の微動方式は、微調ネジタイプです。

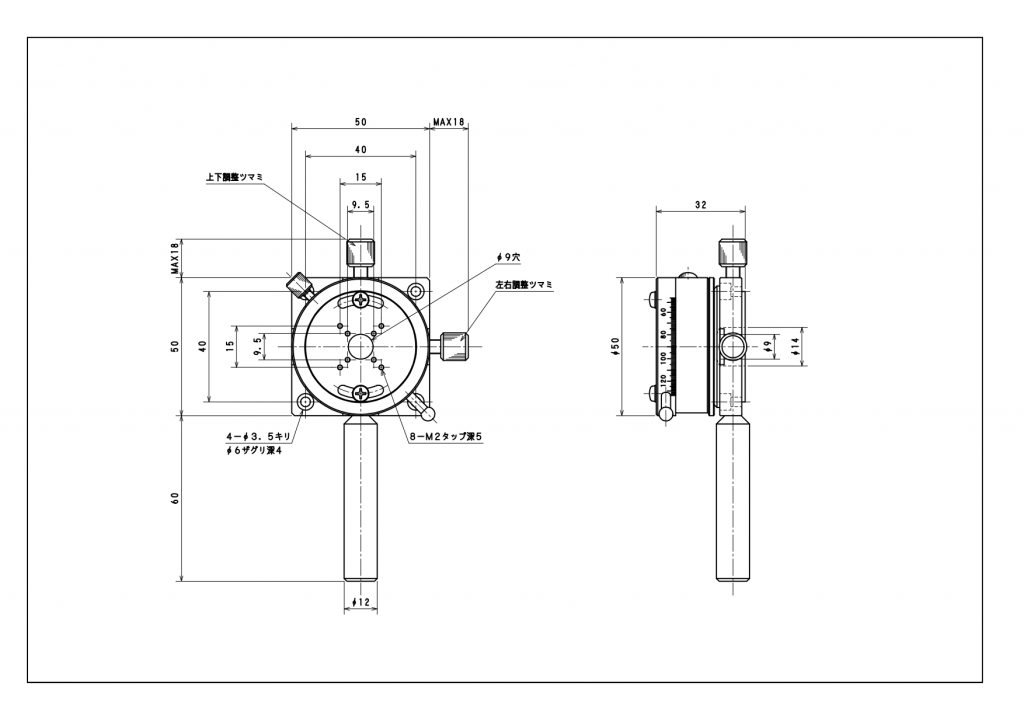

■製品の説明
・型番 ：RFC-21S
・移動量 YZ ：±1.5
・微動方式 YZ ：ネジ
■概要
・回転式ファイバホルダは、光ファイバ素子を固定し、3軸（YZα）又は 5軸（YZαβθ）の調整ができるホルダです。
・FCレセプタクルを装備しており、端部にFCコネクタの付いた光ファイバの接続が容易にできます。
・光軸に平行なX軸を中心とする回転（角度 α）を360°調整可能です。回転の移動ガイドにすり合わせ式を採用し、安定した調整が可能です。
・光軸に対し直交するYZ軸の芯出し調整が可能です。YZ軸の微動方式は、微調ネジタイプと差動マイクロメータヘッドタイプから選べます。
・YZ軸調整に加え、微調ネジ調整のキネマティック機構によるあおり角度（角度 βθ）の調整可能なタイプ（RFC-22M, RFC-22S）も選べます。
・ホルダには、φ12mm L＝60mmのポールを標準装備しています。
■使い方

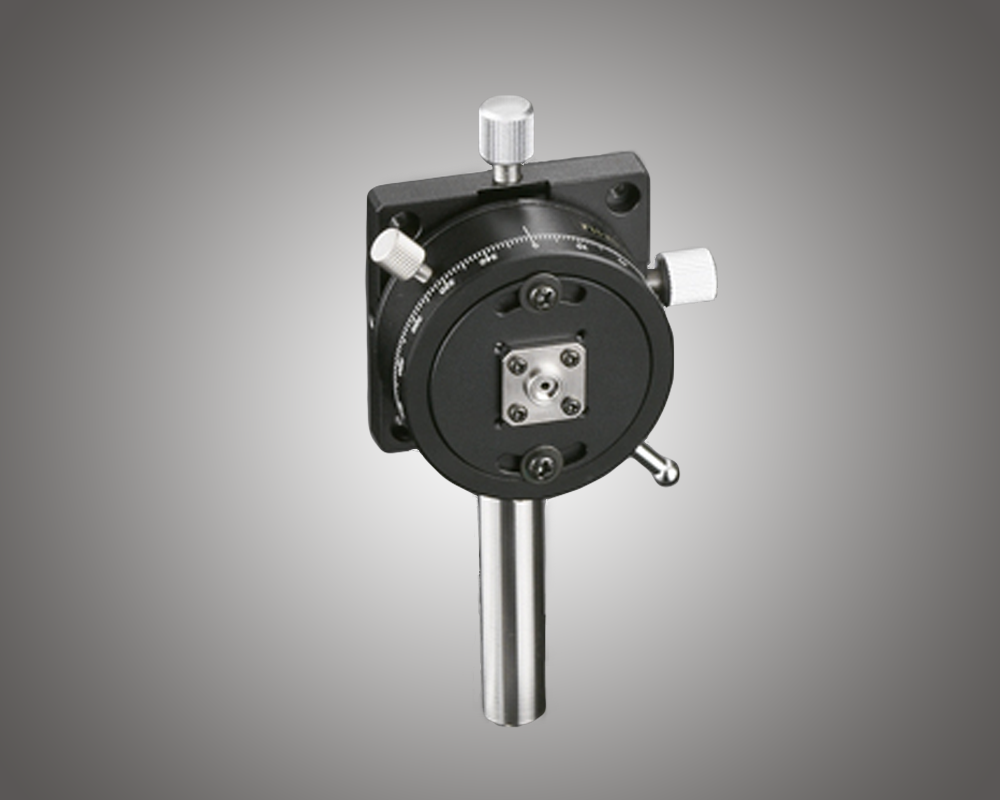

・光ファイバのFCコネクタ（ネジ締め方式の光コネクタ）の先端を、本製品の奥側（写真中）から、FC型レセプタクルに接続します。
・光ファイバ（レーザ光）の位置は、差動マイクロメータヘッドにより調整（芯出し調整（YZ軸調整））します。
・α角度の調整は、クランプ（円筒部品の左上）を緩めてから、回転ツマミ（円筒部品の右下）を使って、360°全周に粗動回転します。位置決め後、クランプを締めてα角度の回転を固定します。ホルダ側面の全周（360°）に付いた目盛（ 1°刻み）により、調整角度を確認することができます。
■製品の固定例
・ポールスタンド（PS1-3016）をM16 P1タップ穴（アルミ光学ベンチ用キャリア CA-60など）にネジ固定する。
・ポール（製品に付くφ12のポール）をPS1-3016に固定する。
・ポールの付いている箇所（底面部中央）はM6タップ穴となっております。このタップ穴を利用して、サイズの異なるポールを付けることもできます。
・据付型は、下部部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。
■用途
・偏光したレーザ光を利用するFCコネクタ付きの光ファイバを固定し、位置・姿勢を微調整する用途。
■製品の軸のとり方（6軸の説明）
本製品のそれぞれの軸の定め方は以下の通りです（方向は写真内での説明）。
・Z軸方向：下から上の方向
・X軸方向：左奥から右手前への方向（光軸に平行）
・Y軸方向：右から左への方向（Z軸、X軸に垂直な方向）
・α軸 ：X軸を中心とする回転自由度を表現（ロール、チップ）
・β軸 ：Y軸を中心とする回転自由度を表現（ピッチ、チルト）
・θ軸 ：Z軸を中心とする回転自由度を表現（ヨー、パン）
| 型番 | RFC-21S | RFC-22S |
| 移動量[mm] Y,Z | ±1.5 | ±1.5 |
| あおり角度[°] β | – | ±2 |
| あおり角度[°] θ | – | ±2 |
| 面内回転角度[°] α | 360 | 360 |
| 微動方式[mm] Y,Z | ネジ | ネジ |
| 微動方式[mm] β,θ | – | ネジ |
| 面内回転方式 | すり合わせ | すり合わせ |
| 粗動分解能[mm/回転] | 0.5 | 0.5 |
| 微動分解能[°/回転] β | – | 約0.36 |
| 微動分解能[°/回転] θ | – | 約0.36 |
| 自重[kg] | 0.21 | 0.27 |
| 材質 | アルミ | アルミ |
| 表面処理 | 黒アルマイト | 黒アルマイト |
| 価格 | ¥45,000 | ¥53,000 |
