MF-25F 『上操作型 キネマティック式 小型 ミラーホルダ･前方取付』
■上操作型キネマティック式小型ミラーホルダは、キネマティック機構により、支点を基準としたあおり角度調整（βθ調整）を行う２軸調整ホルダです。
■商品の説明

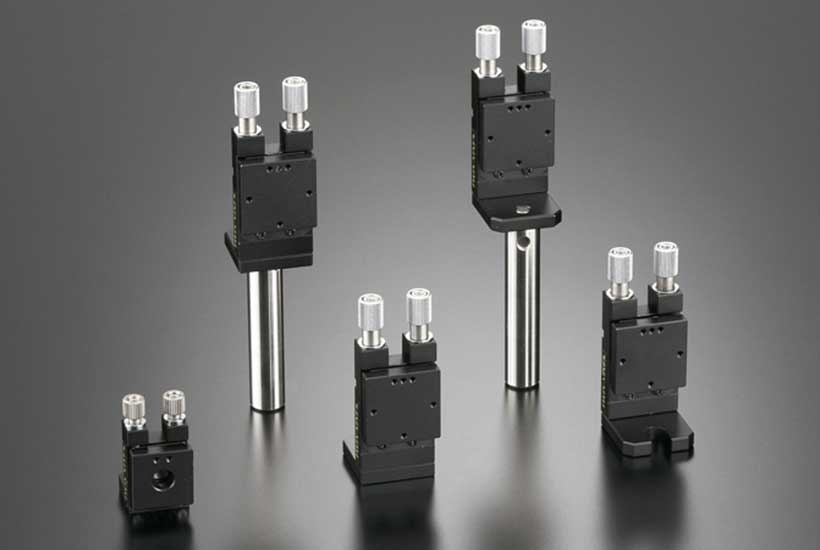

・型番 ：MF-25F（写真 手前 右）
・適応素子 ：φ25、□25
・素子取付位置 ：前方
・あおり角度 βθ ：±3 °
・タイプ ：据付型
・固定穴 ：φ7切欠穴
■概要
・上操作型キネマティック式小型ミラーホルダは、キネマティック機構により、支点を基準としたあおり角度調整（βθ調整）を行う２軸調整ホルダです。
・小型・軽量のため、組み込み用途にもご利用できます。
・あおり角度調整のツマミが製品の上方にあるため、周囲に光学素子やデバイスが近接する場合や、光路の中に手を入れて調整することが困難な場合に、好適に使用できます。
・内部構造では、板バネとコイルバネを併用することで安定性に優れています。
・ミラー素子は、垂直ステージ（ステージ面 □25）に接着して固定します。
・微動方式（微動調整のツマミ）は、ネジ（P=0.25mm）です。
・MF-25FP･RPには、φ12mm L＝60mmのポールを標準装備しています。
・ポールの長さは、L＝20～120mmで変更することが可能です。当社標準仕様であれば、価格の変更はありません。
・複数サイズの円形素子が固定可能な可変式アダプタもオプションがございます。
■使い方
・ミラー素子は、垂直ステージ（ステージ面 □25）に接着して固定します。
・あおり角度（βθ角度）の調整は、キネマティック機構により調整します。
・β軸の調整ツマミ：左（写真中）
・θ軸の調整ツマミ：右（写真中）
・β軸の調整ツマミを右に回すと、β角度は左回りに回転します。
（βはY軸を中心とする回転。”左回り”は、写真で、Y軸を右から左への方向に見るときの方向。）
・θ軸の調整ツマミを右に回すと、（上から見る視野で）円形素子は右回りに回転します。
■製品の固定例
・据付型は、下部部品にある切欠穴にボルトを用いて固定できます。
■用途例
・小型の円形素子を固定し、2軸（あおり角度 βθ）の調整を行う用途。
・周囲に光学素子やデバイスが近接する場合や、光路の中に手を入れて調整することが困難な場合の用途。
・精密ステージほどの移動量を必要とせず、小スペースに小型の円形素子を調整・設置する用途。
■補足
・あおり角度の調整ツマミが、ステージ面の反対面にある製品（キネマティック式小型ミラーホルダ MD-25Fなど）では、あおり角度調整範囲が±5°となります。

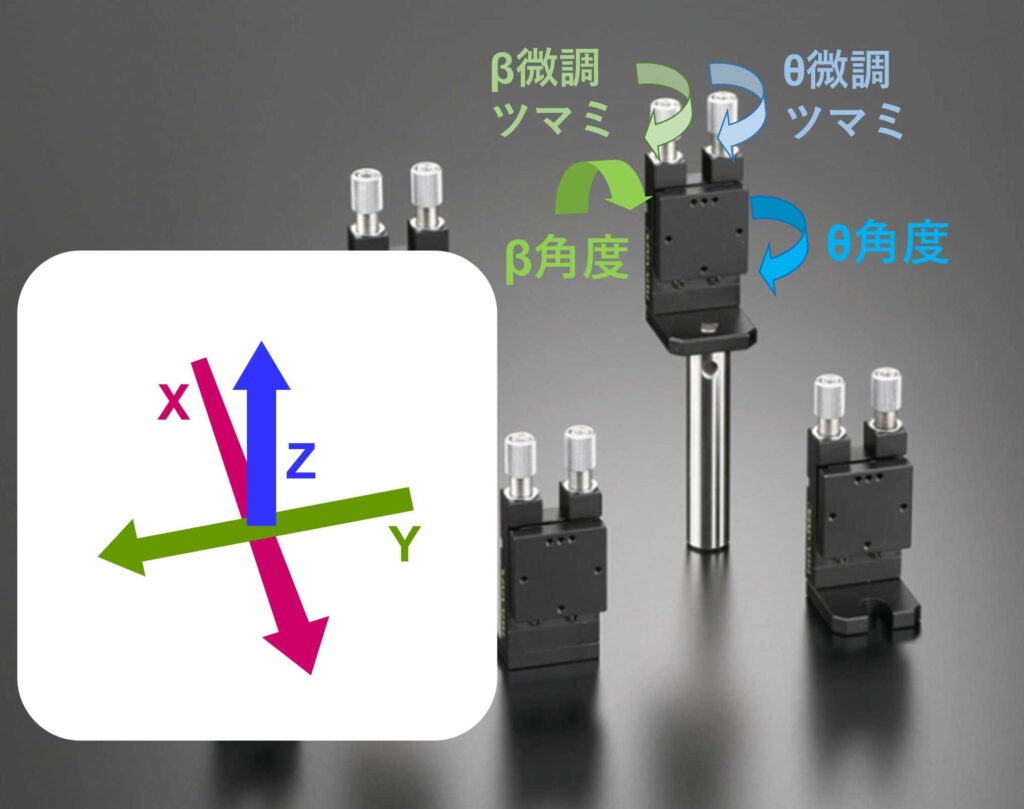

■製品の軸のとり方（6軸の説明）
本製品のそれぞれの軸の定め方は以下の通りです（方向は写真内での説明）。
・Z軸方向：下から上の方向
・X軸方向：左奥から右手前への方向（光軸に平行）
・Y軸方向：右から左への方向（Z軸、X軸に垂直な方向）
・α軸 ：X軸を中心とする回転自由度を表現（ロール、チップ）
・β軸 ：Y軸を中心とする回転自由度を表現（ピッチ、チルト）
・θ軸 ：Z軸を中心とする回転自由度を表現（ヨー、パン）

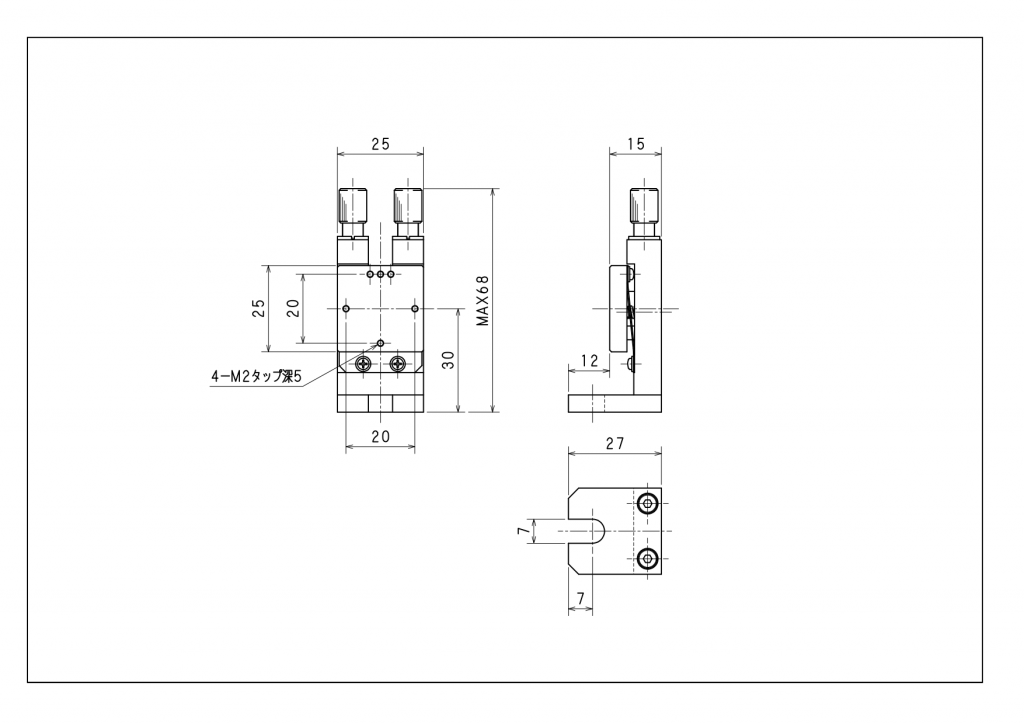

■ スペック
| 仕様 ＼ 型番 | MF-20R | MF-25F | MF-25FP | MF-25R | MF-25RP | |
| 素子径 | mm | □20・φ20 | □25・φ25 | |||
| 素子取付位置 | 後 方 | 前 方 | 後 方 | |||
| あおり角度 | β ±3° 、θ ±3° | |||||
| 微動方式 | 微調ネジ P=0.25mm | |||||
| 微動分解能 | β | 約 1.02° / 回転 | 約0.78° / 回転 | |||
| θ | 約 1.02° / 回転 | 約0.69° / 回転 | ||||
| 重量 | kg | 0.03 | 0.06 | 0.11 | 0.06 | 0.11 |
| 材質 | アルミ | |||||
| 表面処理 | 黒アルマイト | |||||
| RoHS | 対応 | |||||
| 税別価格 | ￥12,000 | ￥14,000 | ￥15,000 | ￥14,000 | ￥15,000 | |
