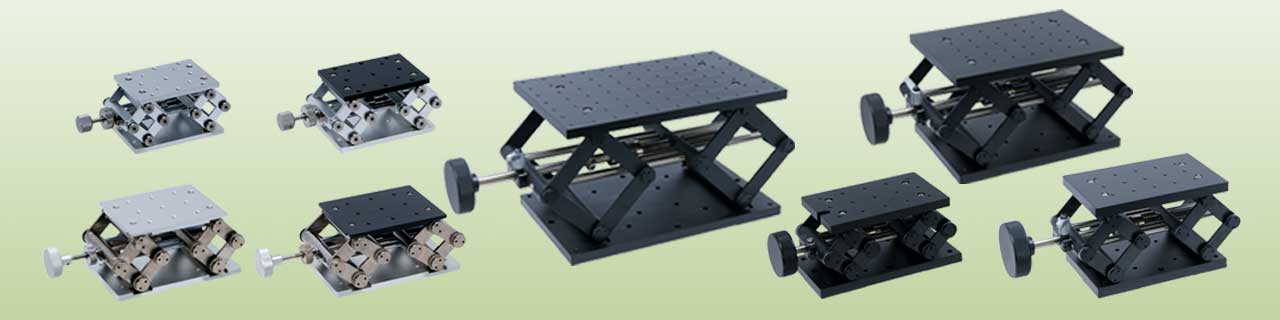

標準型 精密ラボジャッキ
小型 精密ラボジャッキ
着磁性オプションプレート
大型 精密ラボジャッキ
重荷重 大型ラボジャッキ
◆ 各ラボジャッキ製品は、RoHS指令に対応しております。◆
シングルパンタグラフ型
中型 精密ラボジャッキ
ハンドル位置固定タイプ
取付ミリ または インチ仕様
小型 精密ラボジャッキ
□60ｍｍサイズ
小型 精密ラボジャッキ
□60mmサイズ、真空用
標準型 精密ラボジャッキ
■精密ラボジャッキは、移動ガイドにパンタグラフ式を採用し、重量物の高さ調整が可能な大型Z軸ステージです。
■ハンドルを回転することにより、ステージ面を垂直方向に移動させることが可能となっております。
■パンタグラフ式を採用しておりますので、ハンドル1回転に対する移動量は変化します。
■上面用プレート、高さ調整プレートがオプションでございます。

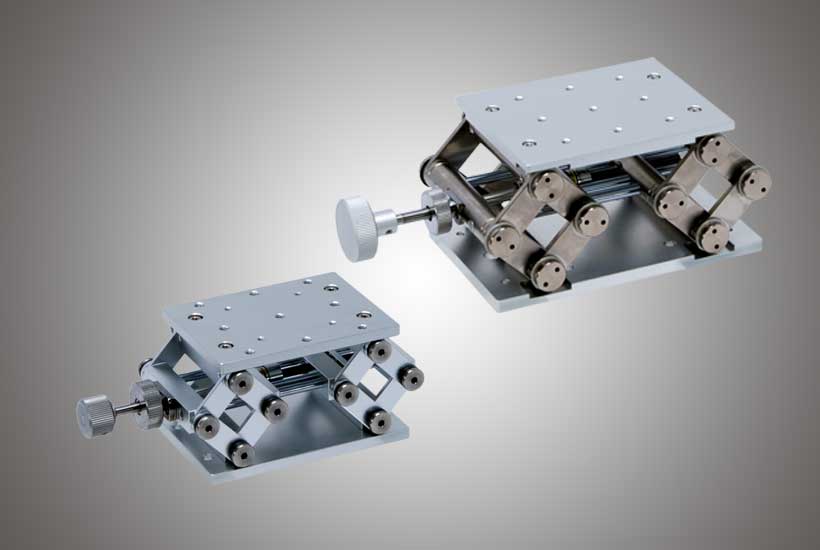

小型 精密ラボジャッキ
■小型精密ラボジャッキは、移動ガイドにパンタグラフ式を採用し、高さ微調整するフラット面Z軸ステージです。
■RJ-99Mは超小型・手のひらサイズの大きさが空間の有効利用を実現します。
■RJ-100Mは小型サイズですが、中荷重の昇降が可能なジャッキです。
■ハンドル回転による垂直方向への移動には、マイクロメータヘッドレベルのネジピッチ0.5ｍｍを採用し微調整を可能にしています。
■RJ-99Mは □60ｍｍサイズ、RJ-100Mは □80ｍｍサイズの各種ステージ製品との接続搭載することで多軸調整も可能です。
■オプションパーツとして、マグネット搭載が可能な着磁性プレートも用意しています。
| 品番 | ステージサイズ | 移動量 | 耐荷重 | 外観 | 価格 |
| RJ-99M | 60×80 mm | 24mm | 5kgf (49N) | シルバー | ￥60,000 |
| RJ-100M | 80×100mm | 36mm | 15kgf (147N) | シルバー | ￥62,000 |
| RJ-99M-BK | 60×80mm | 24mm | 5kgf (49N) | 上ｽﾃｰｼﾞ面黒 | ￥60,000 |
| RJ-100M-BK | 80×100mm | 36mm | 15kgf (147N) | 上ｽﾃｰｼﾞ面黒 | ￥62,000 |
| オプションパーツ：SUS430着磁性プレート | |||||
| 対応品番 | プレートサイズ | 材質 | 接続状態 | 重量 | 価格 |
| RJ-99M用 | 60×80×t5mm | SUS430 | 重ね利用&交換 | 0.19kg | ￥10,000 |
| RJ-100M用 | 80×100×t6mm | SUS430 | 重ね利用のみ | ０.37kg | ￥8,000 |

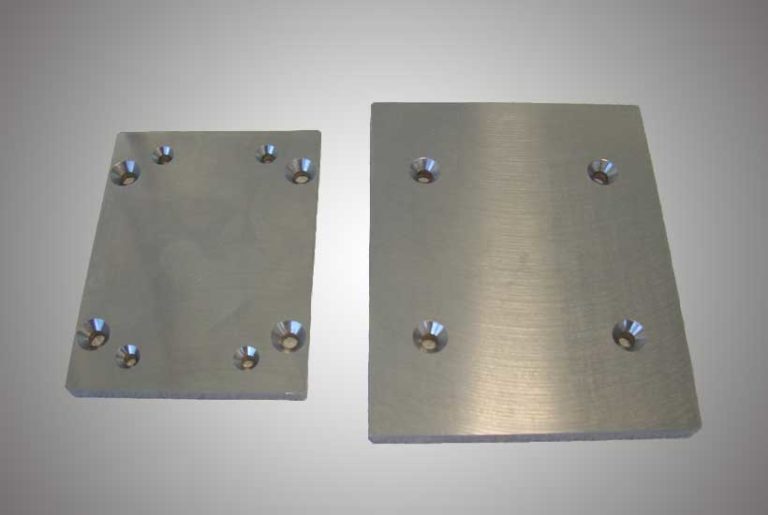

◆RJ-99M用『左』 ・ RJ-100M用『右』

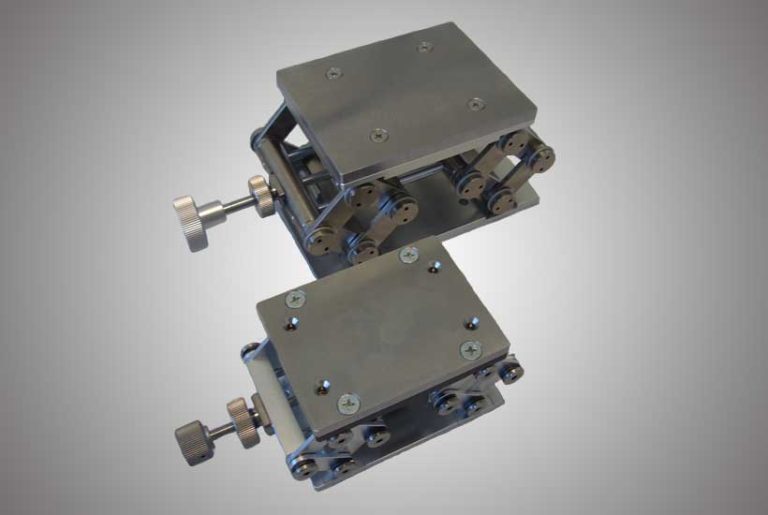

◆プレート接続例：RJ-100M『上』・RJ-99M『下』

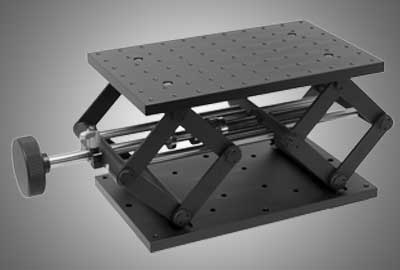

大型 精密ラボジャッキ
■精密ラボジャッキは、移動ガイドにパンタグラフ式を採用し、重量物の高さ調整が可能な大型Z軸ステージです。
■RJ-104は移動量100mmの調整が可能です。
■ハンドルを回転することにより、ステージ面を垂直方向に移動させることが可能です。
■パンタグラフ式の移動ガイドでは、ハンドル１回転に対する移動量は変化します。
■下面テーブルの□100.8上の４か所の取付穴は、ミリ＆インチへの接続が可能です。
| 品番 | ステージ面サイズ | 移動量 | 耐荷重 | 価格 |
| RJ-104 | 170×270 mm | 100 mm | 30kgf (294N) | ￥120,000 |
重荷重 大型ラボジャッキ
■重荷重大型ラボジャッキは、移動ガイドにパンタグラフ式を採用し、重量物（50 kgf (490N)）の高さ調整が可能な大型Z軸ステージです。
■RJ-105HLは移動量100mmの調整が可能です。
■ハンドルを回転することにより、ステージ面を垂直方向に移動させることが可能です。
■パンタグラフ式の移動ガイドでは、ハンドル１回転に対する移動量は変化します。
■下面テーブルの□100.8上の４か所の取付穴は、ミリ＆インチへの接続が可能です。
| 品番 | ステージ面サイズ | 移動量 | 耐荷重 | 価格 |
| RJ-105HL | 230×330 mm | 100 mm | 50kgf (490N) | ￥330,000 |

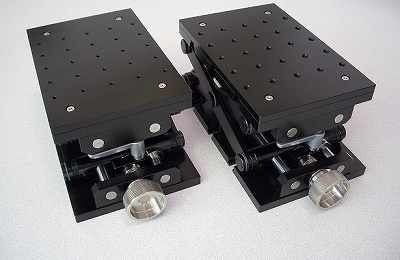

シングルパンタグラフ 中型 精密ラボジャッキ
■シングルパンタグラフ式により、ストローク70ｍｍの昇降調整が可能なラボジャッキです。
■操作時の調整ハンドルの位置は固定されているため、組込用途にも有効です。
■ラボジャッキの取付は、ミリ仕様とインチ仕様の両方に対応しています。
■ステージ面のタップは、ミリ仕様（RJS-1218M）と インチ仕様（RJS-1218 I）の選択が可能です。
■オプションプレートを使うことで、ステージ面のタップについて、ミリ仕様およびインチ仕様を切り替えて利用できます。
| 品番 | ステージ面サイズ | 移動量 | 耐荷重 | 価格 |
| RJS-1218M | 120×180 mm | 70 mm | 10kgf (98N) | ￥63,000 |
| RJS-1218 I | 120×180 mm | 70 mm | 10kgf (98N) | ￥63,000 |
| 品番 | サイズ | タップ情報 | 重量 | 価格 |
| RJS-MP | 120×180×t7mm | 25-M4タップ | 0.4kg | ￥15,000 |
| RJS-IP | 120×180×t7mm | 25-1/4-20UNC | 0.4kg | ￥15,000 |

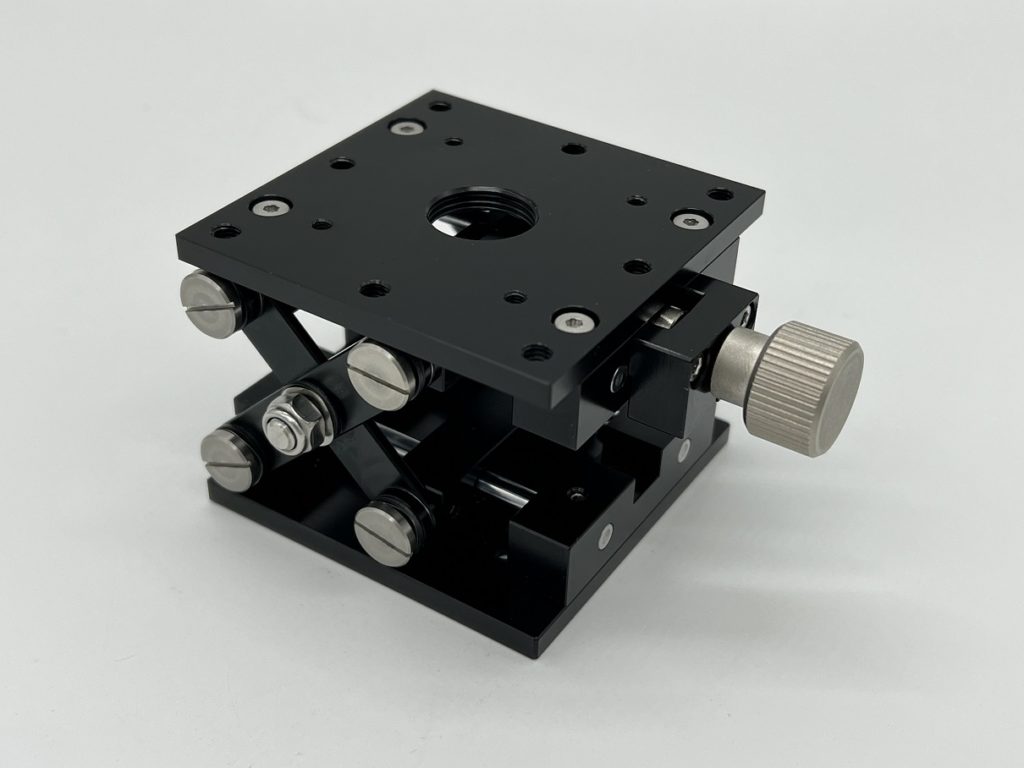

■60ｍｍサイズの小型精密ラボジャッキです。
■シングルパンタグラフ式により、ストローク25ｍｍの昇降調整が可能なラボジャッキです。
■操作時の調整ハンドルの位置は固定されているため、組込用途にも有効です。
■その他の□60ｍｍサイズステージとの接続が可能です。

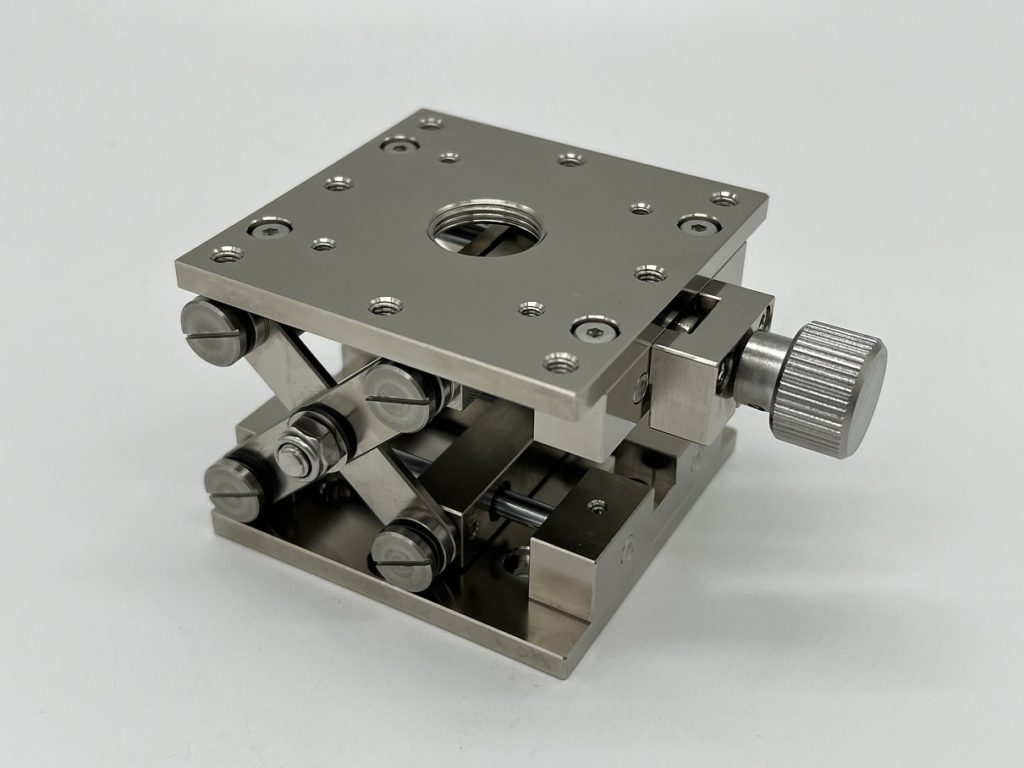

■標準（大気中使用）と真空用があります。
