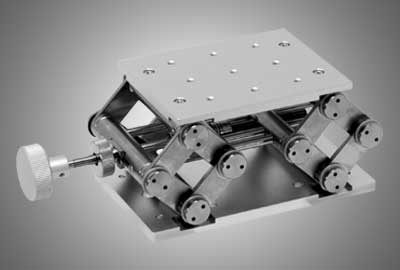

RJ-100M 『小型 精密ラボジャッキ・薄型・中荷重・シルバータイプ』
■小型精密ラボジャッキは、移動ガイドにパンタグラフ式を採用し、高さを微調整するラボジャッキです。
■RJ-100Mは、中荷重に対応できる小型ラボジャッキです。
■RJ-101（ステージ面 80×132）に比べ、高さが低くなっております（高さ 63→42mm の薄型化）。
■ハンドル回転により垂直方向の移動をします。マイクロメータヘッドレベルのネジピッチ0.5mmを採用し微調整を可能にしています。
■ステージ面のタップ穴を利用して、各種の機器（精密ステージなど）を取り付けられます。
■光学反射を考慮する場合、ステージ面が黒アルマイト処理のRJ-100M-BKを選択することが出来ます。
■製品の説明
・型番 ：RJ-100M
・ステージ面：80×100 mm
・耐荷重 ：15 kgf (147 N)
・移動量 Z ：36 mm
・移動精度 ：平行度 0.1mm
・取付穴 ：9-M4 ピッチ25 □50範囲
・固定穴 ：4-φ3.5キリ 50×110位置（M3ボルト用）、4-φ5キリ □50.4位置（M4 又は No.8ボルト用）、2-φ7 ピッチ100.8（M6 又は 1/4″ボルト用）
■概要
・小型精密ラボジャッキは、移動ガイドにパンタグラフ式を採用し、高さを微調整するラボジャッキです。
・ハンドル回転により垂直方向の移動をします。マイクロメータヘッドレベルのネジピッチ0.5mmを採用し微調整を可能にしています。
・ステージ面のタップ穴を利用して、各種の機器（精密ステージなど）を取り付けられます。
・RJ-99Mは、手のひらサイズの大きさが空間の有効利用を実現します。
・RJ-100Mは、中荷重（15 kgf (147 N)）の昇降が可能なジャッキです。
・RJ-99Mの材質・表面処理について、ステージ面は白アルマイトのアルミ製で、機構部は白アルマイトのアルミ製、ステンレス製です。
・RJ-100Mの材質・表面処理について、ステージ面は白アルマイトのアルミ製で、機構部は無電解ニッケルメッキの真鍮製、ステンレス製です。
・上板を黒色にしたタイプ（上板が黒アルマイトのアルミ製）もラインアップしております（各RJ-99M-BK、RJ-100M-BK）。
■使い方
（１）ステージ面の移動
・クランプを緩めます。（ハンドルの近くにあるナット（φ20）です。）
・ハンドルを左に回すとステージ面が上がり、右に回すとステージ面が下がります。
・ステージ面を移動後は、クランプを締めて、ステージ面の位置を固定します。
（２）ステージ面への機器の取り付け
・RJ-100Mは□60mm・□80mmサイズのステージ製品を取り付け、積載ができます。
■製品の固定

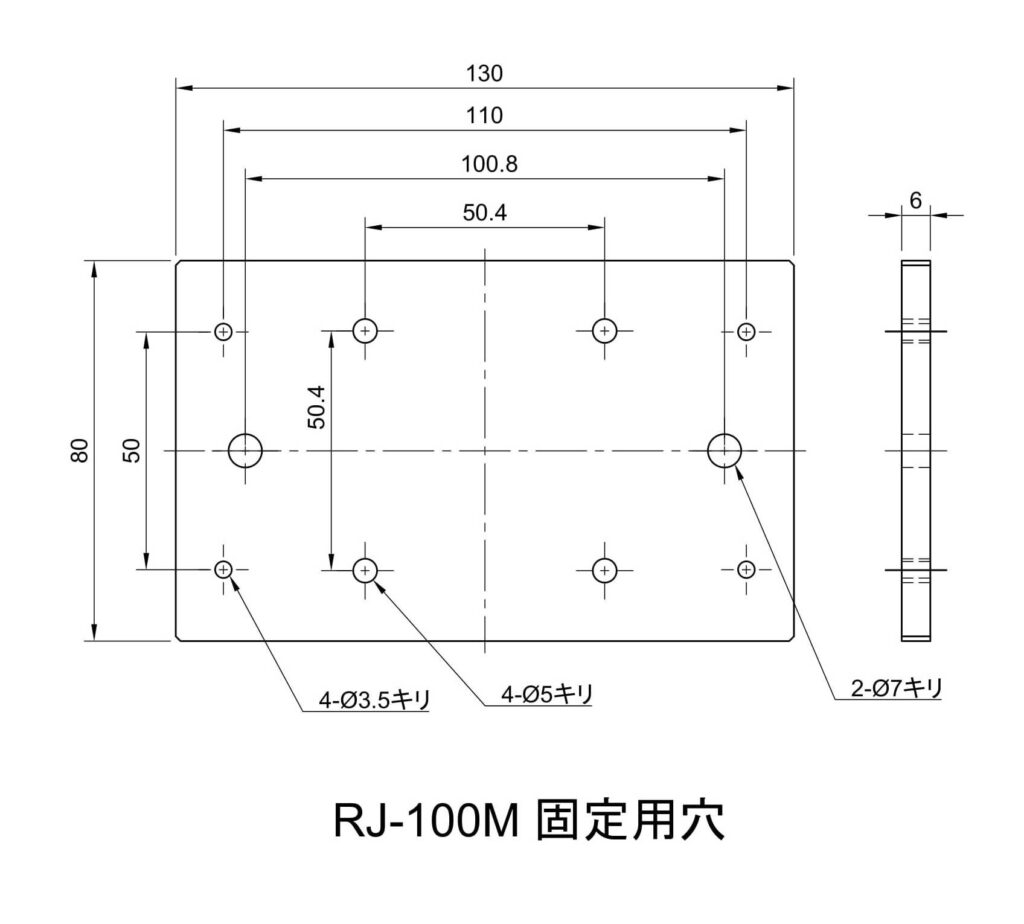

・本製品は、下側部品の底面にある穴（キリ穴）にボルトを用いて固定できます。
なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・RJ-100M(-BK)は、ミリ仕様のボルト及びピッチでの固定に加え、インチ仕様のボルト及びピッチでの固定ができます。
・ネジ止めは、ステージ面を上げて、作業に十分なスペースを確保してから行ってください。
■利用する機構
・パンタグラフ
・ボールスラスト軸受け
■用途例
・RJS-100M(-BK)では、小型ながらも15kg未満の機器・装置類について、静置し昇降調整してご使用いただけます。
・実験や測定のセッティングにご使用いただけます。
・操作時の調整ハンドルの位置が変わらないため、組込用途にも最適です。
■補足
・オプションパーツとして、マグネット搭載が可能な着磁性プレートも用意しております。お問い合わせください。
| 型番 | RJ-99M | RJ-100M |
| 本体外観 | シルバー | |
| ステージ面【mm】 | 60×80 | 80×100 |
| 移動量【mm】 | 24 | 36 |
| 駆動方式 | ネジ (P=0.5mm) | |
| 移動ガイド | パンタグラフ方式 | |
| 移動精度・平行度【mm】 | 0.1 | |
| 耐荷重【kgf】 | 5 (49N) | 15 (147N) |
| 重量【kg】 | 0.38 | 1.1 |
| 材質 | アルミ・真鍮・ステンレス | |
| 表面処理 | 白アルマイト・３価クロム | 白アルマイト・無電解ニッケル |
| 価格 | ¥60,000 | ¥62,000 |
