RJS-1218 M 『シングルパンタグラフ 中型 精密ラボジャッキ・ミリ仕様』

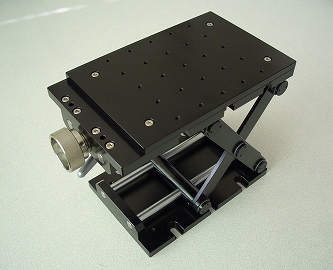

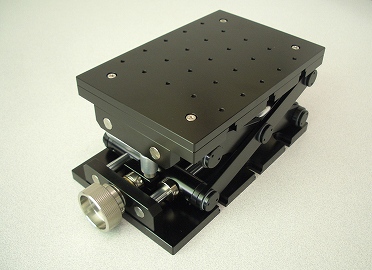

■中型精密ラボジャッキは、シングルパンタグラフ式により、ストローク70mmの昇降調整ができるラボジャッキです。
■ステージ面は 120×180 mm（B6相当サイズ）です。
■操作時の調整ハンドルの位置が変わらないため、組込用途にも最適です。
■ステージ面のタップを利用して、機器を取り付けられます。
RJS-1218Mは、ミリ仕様（M4)です。
■上面のステージは取り外しが可能です。
そこにオプションプレート（RJS-IP(インチ仕様)）を取付交換することができ、ステージ面をインチ仕様に切り替えて利用できます。

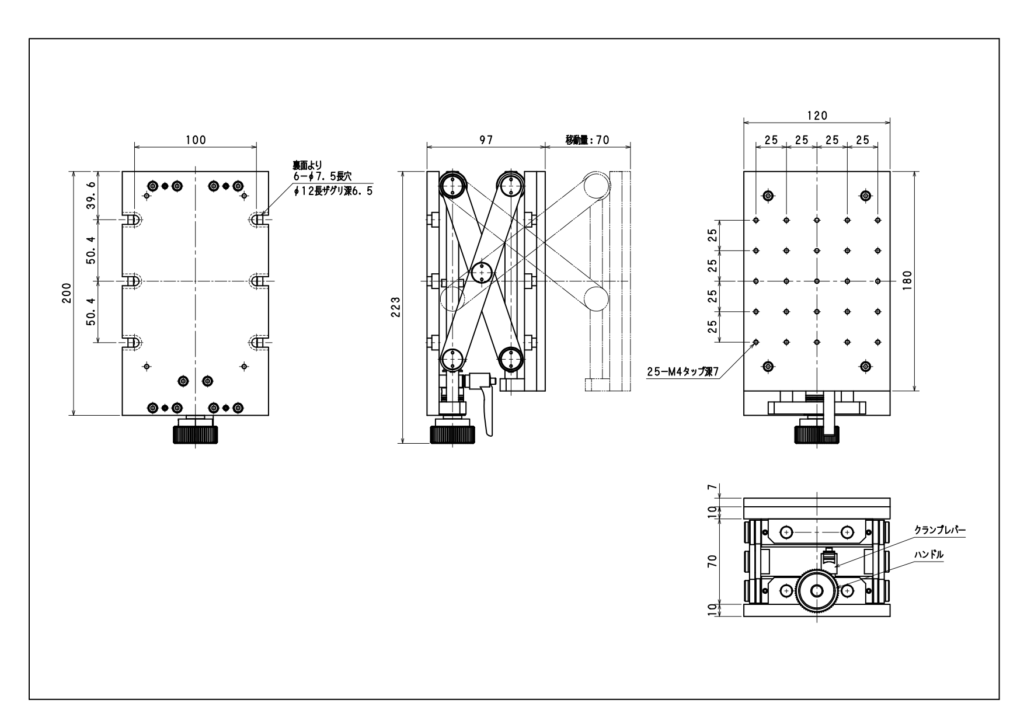

■製品の説明
・型番 ：RJS-1218M（ミリ仕様）
・ステージ面：120×180 mm
・耐荷重 ：10 kgf (98 N)
・移動量 Z ：70 mm
・移動精度 ：平行度 0.2mm
・取付穴 ：M4を25mmピッチで□100mm範囲に配置
【テーブルプレート取外し例】

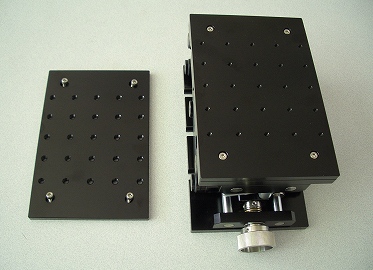

【オプション：インチ用プレート】
【テーブルプレート裏面取付例】
■概要
・中型精密ラボジャッキは、シングルパンタグラフ式により、ストローク70mmの昇降調整ができるラボジャッキです。
・ステージ面は 120×180 mm（B6相当サイズ）です。
・ステージ面を移動後は、クランプで位置を固定します。
・操作時の調整ハンドルの位置が変わらないため、組込用途にも最適です。
・ステージ面のタップを利用して、機器を取り付けられます。
RJS-1218Mがミリ仕様（M4)、RJS-1218 Iがインチ仕様（1／4－20UNC)となります。
・上面のステージは取り外しが可能です。
そこにオプションプレート（RJS-MP(ミリ仕様) 又は RJS-IP(インチ仕様)）を取付交換することができ、ステージ面をミリおよびインチ仕様に切り替えて利用できます。
・本製品の固定について、使用するボルト及びピッチは、ミリ仕様とインチ仕様の両方に対応しています。
・黒アルマイト仕上げのアルミ製で、機構部は白アルマイト仕上げのアルミ、及びステンレス製です。
■使い方
（１）ステージ面の移動
・クランプを緩めます。（ハンドルの近くにあります。）
・ハンドルを左に回すとステージ面が上がり、右に回すとステージ面が下がります。
・ステージ面を移動後は、クランプを締めて、ステージ面の位置を固定します。
（２）ステージ面への機器の取り付け
・ステージ面のタップ穴は、他の機器の取り付け用で、RJS-1218Mはミリ仕様（M4)でお使いいただけます。
・上面のステージを取り外すと、長尺の２辺にU字型の長穴切り欠きがあります。この長穴切り欠きを利用することで、ラボジャッキごとネジ固定することも可能です。
■製品の固定
・製品の固定のために長穴切り欠き（6ヶ所 φ7.5）があり、RJS-1218M, RJS-1218 Iともに、ミリ仕様（φ6mmボルト）、インチ仕様（1/4-20UNCボルト）のどちらでも固定ができる寸法になっております。
・長穴切り欠きのピッチも、ミリ仕様（ピッチ 50mm, 100mm）、インチ仕様（ピッチ 1インチ, 2インチ）のどちらにも対応できる寸法となっております。

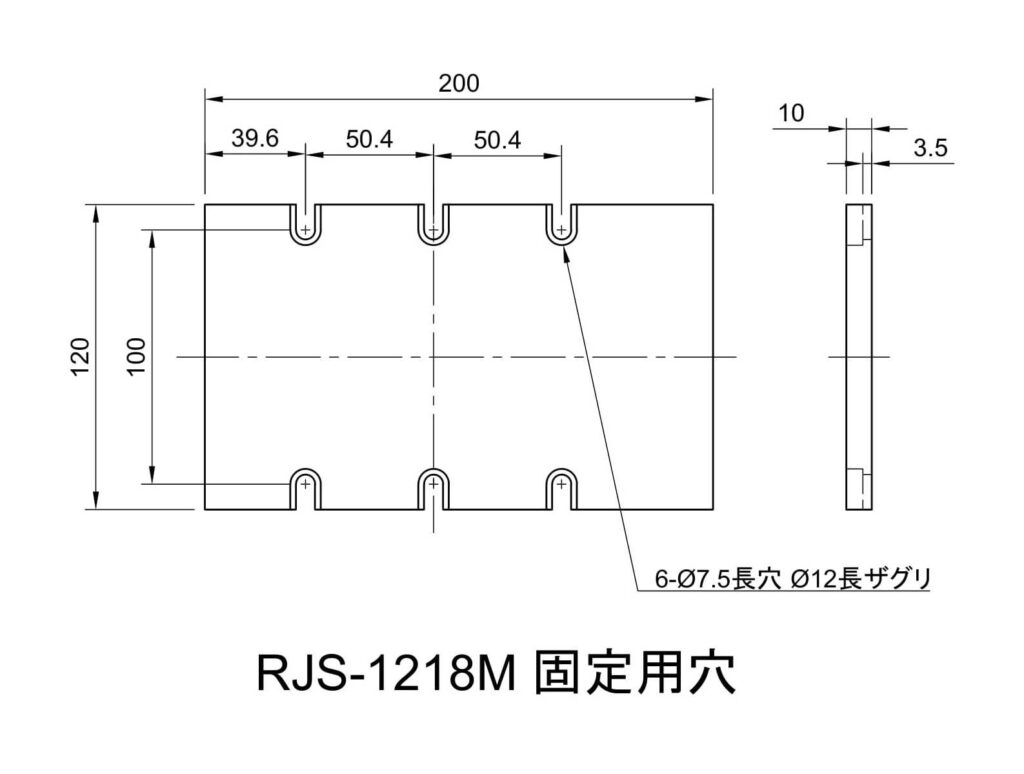

なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません
・ネジ止めは、ステージ面を上げて、作業に十分なスペースを確保してから行ってください。
■利用する機構
・パンタグラフ
・ボールスラスト軸受け
■用途例
・10kg未満の機器・装置類を静置して、昇降の調整をする用途。
・実験や測定のセッティングにご使用いただけます。
・操作時の調整ハンドルの位置が変わらないため、組込用途にも最適です。
■補足
・重量物を載せているときは、ハンドルを回すのに力を要する場合があります。
・重量物を載せながら昇降する際は、ステージ面から落下するリスクを取り除いて、行ってください。
| 品番 | RJS-1218 M | RJS-1218 I |
| 取付面ネジ | M4タップ | 1/4-20UNCタップ |
| ｽﾃｰｼﾞ面【mm】 | 120×180 | 120×180 |
| 移動量【mm】 | 70 | 70 |
| 駆動方式 | ネジ (P=1mm) | ネジ (P=1mm) |
| 移動ガイド | パンタグラフ方式 | パンタグラフ方式 |
| 移動精度・平行度【mm】 | 0.2 | 0.2 |
| 耐荷重【kgf】 | 10 (98N) | 10 (98N) |
| 重量【kg】 | 3.0 | 3.0 |
| 材質 | 真鍮・アルミ・ステンレス | 真鍮・アルミ・ステンレス |
| 表面処理 | 黒アルマイト | 黒アルマイト |
| RoHS規制 | 対応 | 対応 |
| 税別価格 | ¥63,000 | ¥63,000 |
