RA-200CR 『大型 回転ステージ（θステージ）・ステージ面 φ200mm』
■大型回転ステージは、移動ガイドにクロスローラを採用し、θ方向に360°回転調整が可能なθステージです。
■粗微動切替クランプを使用することで、360°粗動回転とマイクロメータヘッドによる±3.5°の微動回転が可能です。
■RA-200CRは中心にφ140透過穴を有する構造をとっています。

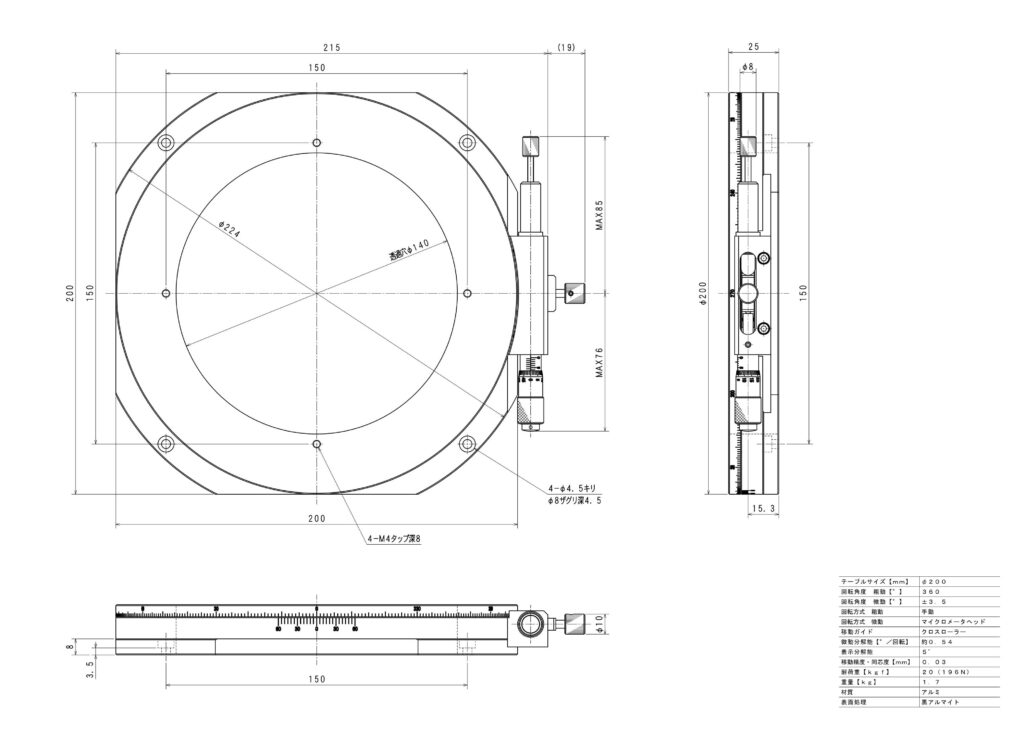

■製品の説明
・型番 ：RA-200CR
・ステージ面 ：φ200
・微動 回転角度 θ：±3.5°
・高さ ：25
・取付穴（上面）：4-M4 150×150対角位置
・固定穴（底面）：4-φ4.5キリ φ8ザグリ 深4.5 □150位置（M4キャップボルト用）
■概要
・回転ステージは、移動ガイドにクロスローラリングを採用し、θ方向に360°回転調整が可能なθステージです。
・360°方向での粗動調整、粗微動切替をして、マイクロメータヘッドによる±3.5°の微動調整が可能です。
・RA-200CRのステージ面 中央は、φ140貫通穴（透過穴）となっています。
■使い方
・粗微動切替クランプは、ステージの径方向に付いているクランプです。
・微動用のクランプは、ステージの周方向に付いているクランプです。
・360°方向での粗動は、ツマミにて手動で行います。
・粗動調整後、粗微動切替クランプを締めます。
粗動が止まり、微動調整ができる状態になります。
・マイクロメータヘッドにより微動調整（±3.5°）をします。
・微動調整後は、微動用のクランプを締めて、ステージの向き（θ角度）を固定します。
■製品の固定
・本製品は、下側部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。

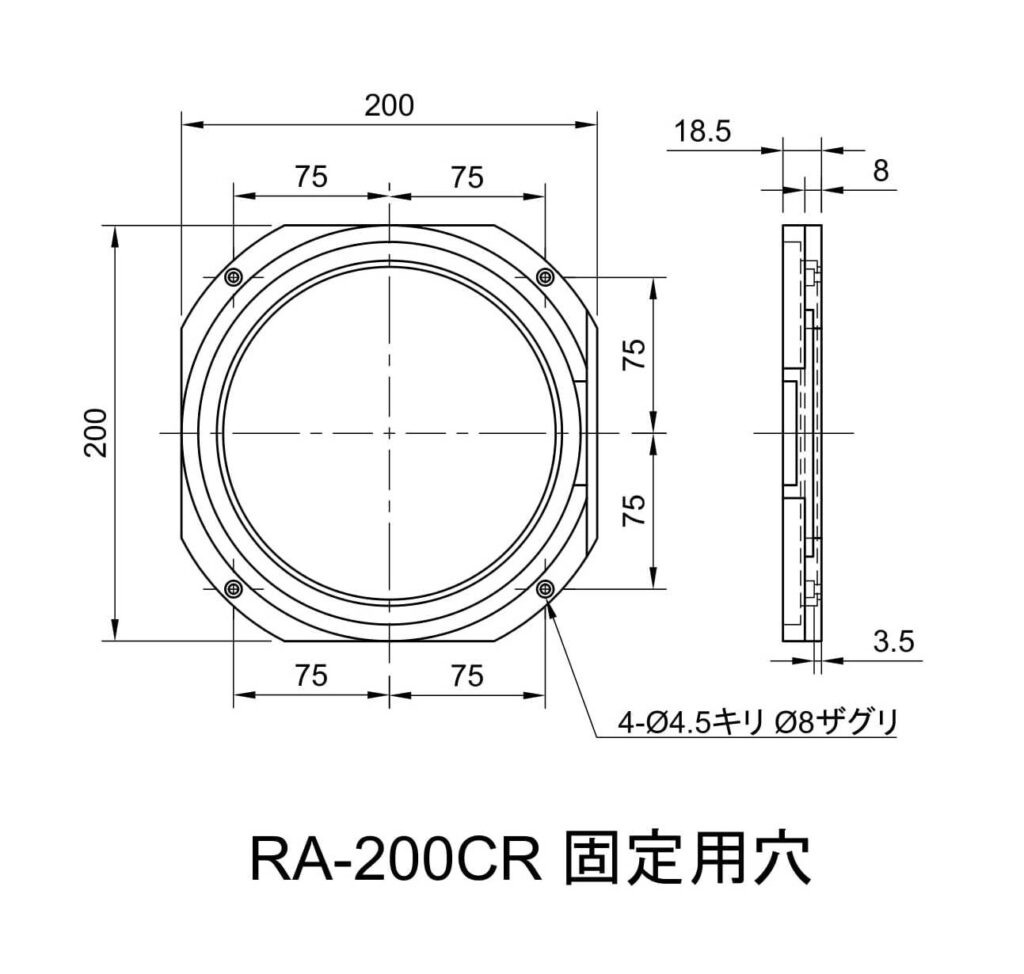

なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
■利用する機構
・クロスローラリング、ウォームギア
■用途例
・ステージに取り付けたものについて、θ方向の回転調整が必要な用途。
・検体について、姿勢に微調整が必要な測定、及び測定装置への用途。
・検査用・加工用の治具の姿勢を微調整する用途。
■補足
・テーブル面の取付タップを使用した固定では、テーブル厚みに注意して取付ネジの長さを選択してください。
| 品番 | RA-120M | RA-200CR |
| テーブルサイズ【mm】 | φ120 | φ200 |
| 回転角度 粗動【°】 | 360 | 360 |
| 回転角度 微動【°】 | ±5 | ±3.5 |
| 回転方式 粗動 | 手動 | 手動 |
| 回転方式 微動 | マイクロメータヘッド | マイクロメータヘッド |
| 移動ガイド | すり合わせ式 | クロスローラリング |
| 微動分解能【°/回転】 | 約0.41 | 約0.54 |
| 表示分解能 | 5’ | 5’ |
| 移動精度・同心度【mm】 | 0.02 | 0.03 |
| 耐荷重【kgf】 | 7 (68.6N) | 20 (196N) |
| 重量【kg】 | 0.92 | 1.7 |
| 材質 | アルミ | アルミ |
| 表面処理 | 黒アルマイト | 黒アルマイト |
| 税別価格 | ¥41,500 | ¥250,000 |
