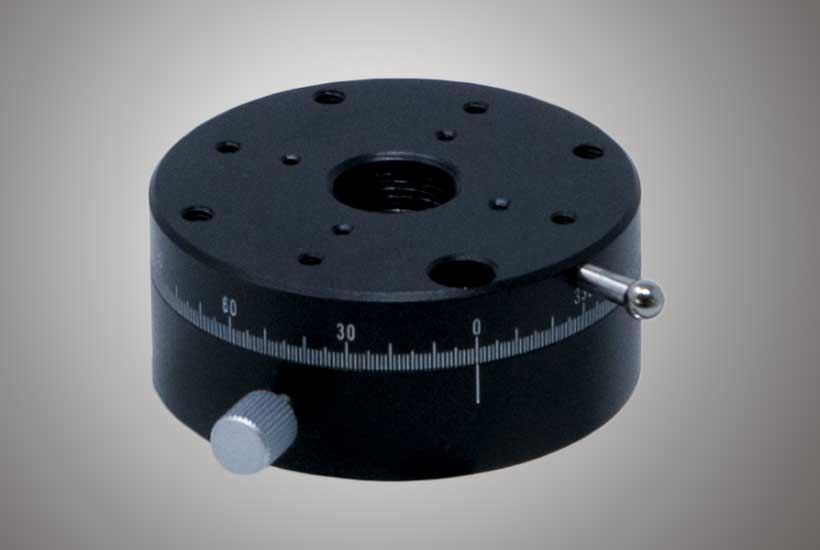

RA-60F 『回転ステージ（θステージ）・ステージ面 Φ60mm・粗動型』
■回転ステージは、移動ガイドにすり合わせ式を採用し、θ方向に360°回転調整が可能なθステージです。
■回転ツマミによる粗動回転調整が可能なシンプル構造のステージです。
■φ60テーブルサイズ製品では、RA-60F以外に微調整機構を有するRA-60Mタイプもラインナップにあります。
■製品の説明
・型番 ：RA-60F
・ステージ面 ：φ60
・高さ ：25

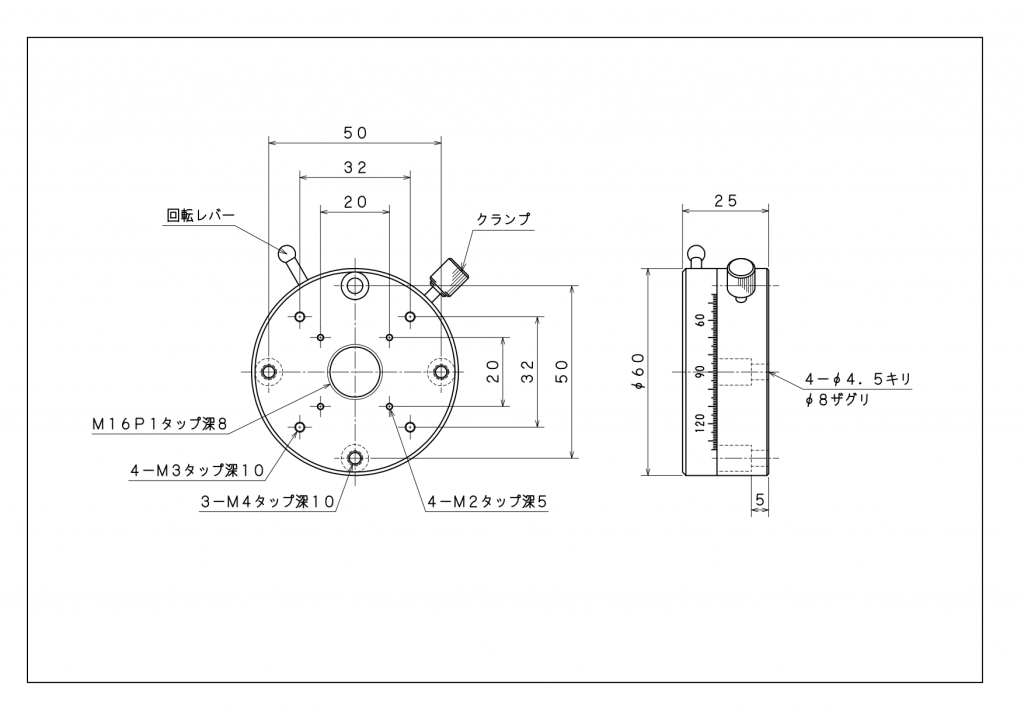

・取付穴（上面）：1-M16 P1 中央、4-M2 □20位置、4-M3 □32位置
・固定穴（底面）：4-φ4.5キリ φ7.5ザグリ 深10 ステージ面 PCD50位置（M4キャップボルト用）
■概要
・回転ステージは、移動ガイドにすり合わせ式を採用し、θ方向に360°回転調整が可能なθステージです。
・RA-60Fは、手動による360°方向での粗動のみの調整となります。
■使い方
・RA-60Fは、ツマミによる手動で粗動調整し、クランプを締めて、ステージの向き（θ角度）を固定します。
■製品の固定
・本製品は、下側部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。

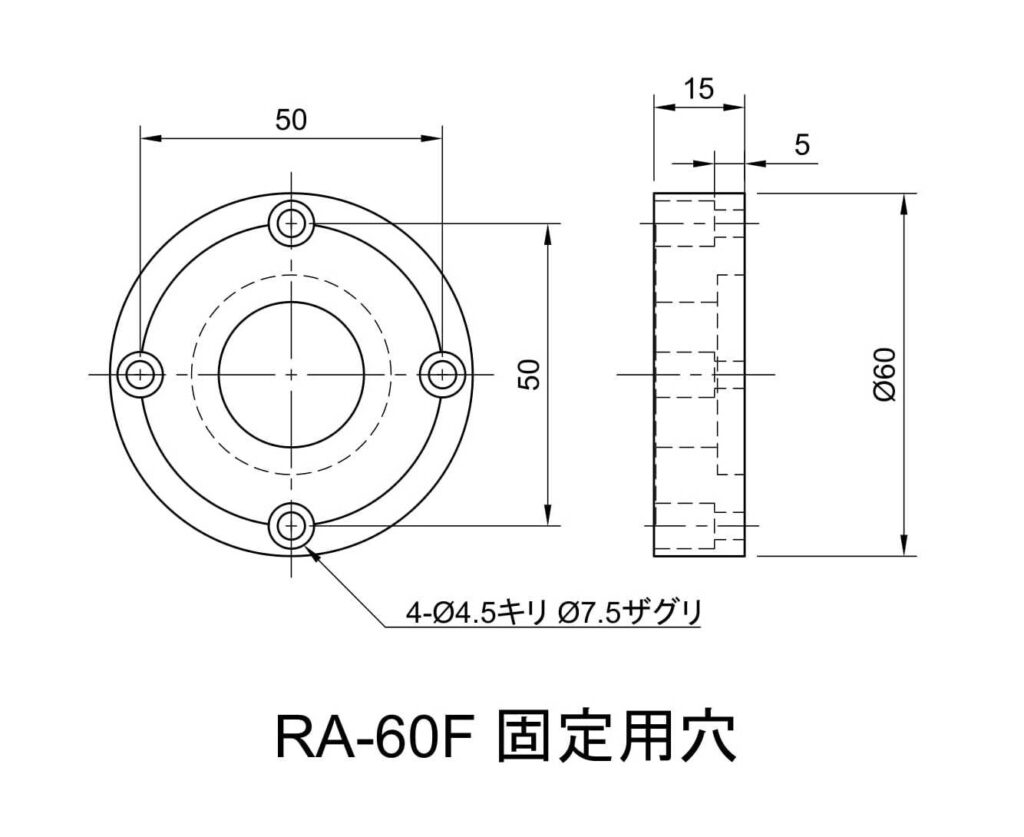

なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・RA-60Fのネジ止めの際は、ステージ面を回転して貫通穴（φ7.5）を移動させて、下側部品の穴が上方から見えるようにしてください。
■利用する機構
・すり合わせ式、ウォームギア
■用途例
・ステージに取り付けたものについて、θ方向の回転調整が必要な用途。
・検体について、姿勢に微調整が必要な測定、及び測定装置への用途。
・検査用・加工用の治具の姿勢を微調整する用途。
■補足
・テーブル面の取付タップを使用した固定では、テーブル厚みに注意して取付ネジの長さを選択してください。
| 品番 | RA-60F | RA-60M |
| テーブルサイズ【mm】 | φ60 | φ60 |
| 回転角度 粗動【°】 | 360 | 360 |
| 回転角度 微動【°】 | —- | ±5 |
| 回転方式 粗動 | 手動 | 手動 |
| 回転方式 微動 | —- | マイクロメータヘッド |
| 移動ガイド | すり合わせ式 | すり合わせ式 |
| 微動分解能【°/回転】 | —- | 約0.38 |
| 表示分解能 | 1° | 5’ |
| 移動精度・同心度【mm】 | 0.02 | 0.02 |
| 耐荷重【kgf】 | 5 (49N) | 5 (49N) |
| 重量【kg】 | 0.18 | 0.25 |
| 材質 | アルミ | アルミ |
| 表面処理 | 黒アルマイト | 黒アルマイト |
| 税別価格 | ¥15,500 | ¥28,500 |
