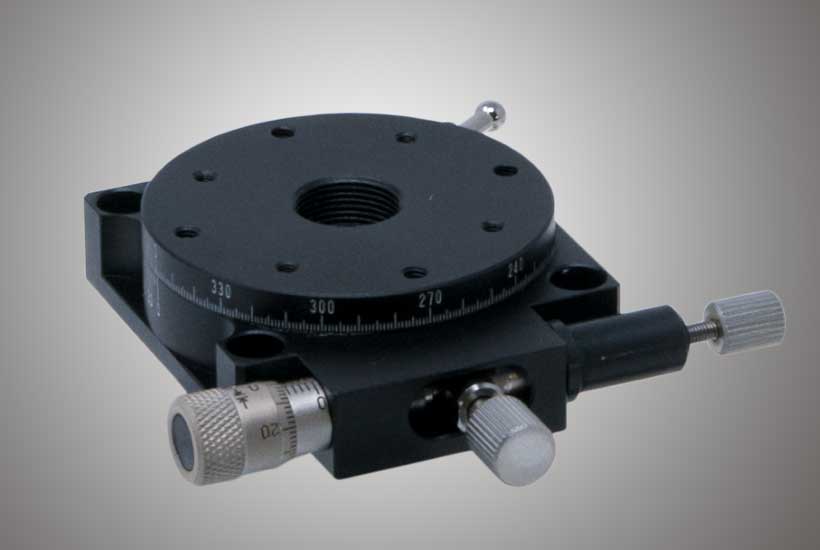

RA-60M 『回転ステージ（θステージ）・ステージ面 Φ60mm』
■回転ステージは、移動ガイドにすり合わせ式を採用し、θ方向に360°回転調整が可能なθステージです。
■粗微動切替クランプを使用することで、360°粗動回転とマイクロメータヘッドによる±5°の微動回転が可能です。
■RA-60M以外に粗動機構のみの廉価タイプ RA-60F もラインナップにあります。
■製品の説明

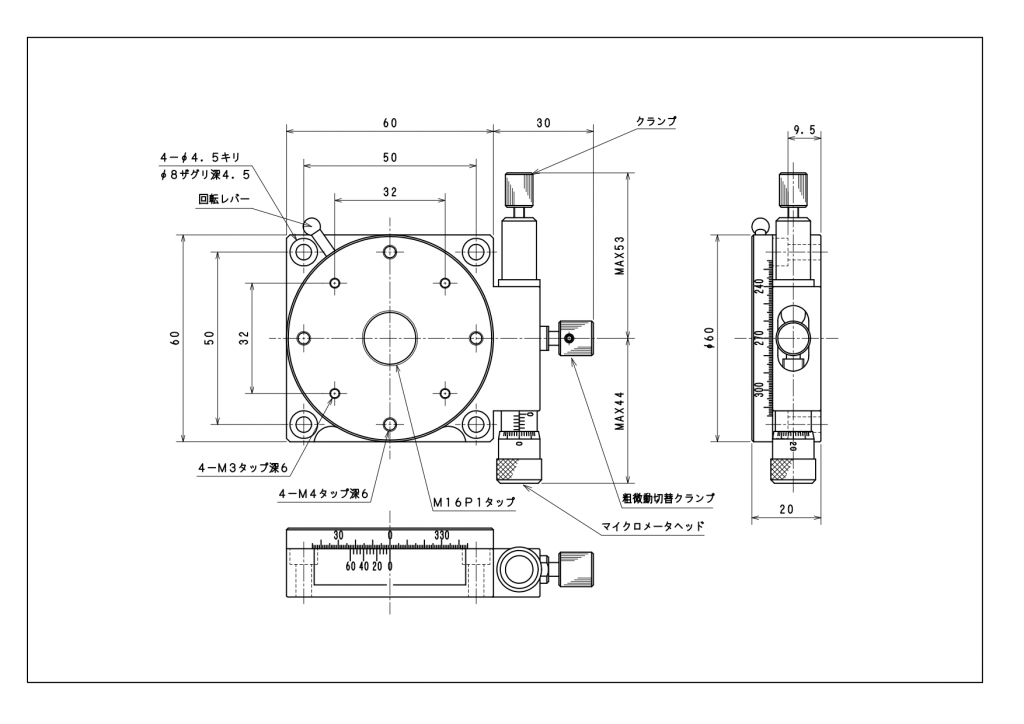

・型番 ：RA-60M
・ステージ面 ：φ60
・微動 回転角度 θ：±5°
・高さ ：20
・取付穴（上面）：1-M16 P1 中央、4-M3 □32位置、4-M4 50対角位置
・固定穴（底面）：4-φ4.5キリ φ8ザグリ 深4.5 □32位置（M4キャップボルト用）
■概要
・回転ステージは、移動ガイドにすり合わせ式を採用し、θ方向に360°回転調整が可能なθステージです。
・360°方向での粗動調整、粗微動切替をして、マイクロメータヘッドによる±5°の微動調整が可能です。
■使い方
・粗微動切替クランプは、ステージの径方向に付いているクランプです。
・微動用のクランプは、ステージの周方向に付いているクランプです。
・360°方向での粗動は、ツマミにて手動で行います。
・粗動調整後、粗微動切替クランプを締めます。
粗動が止まり、微動調整ができる状態になります。
・マイクロメータヘッドにより微動調整（±5°）をします。
・微動調整後は、微動用のクランプを締めて、ステージの向き（θ角度）を固定します。
■製品の固定
・本製品は、下側部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。

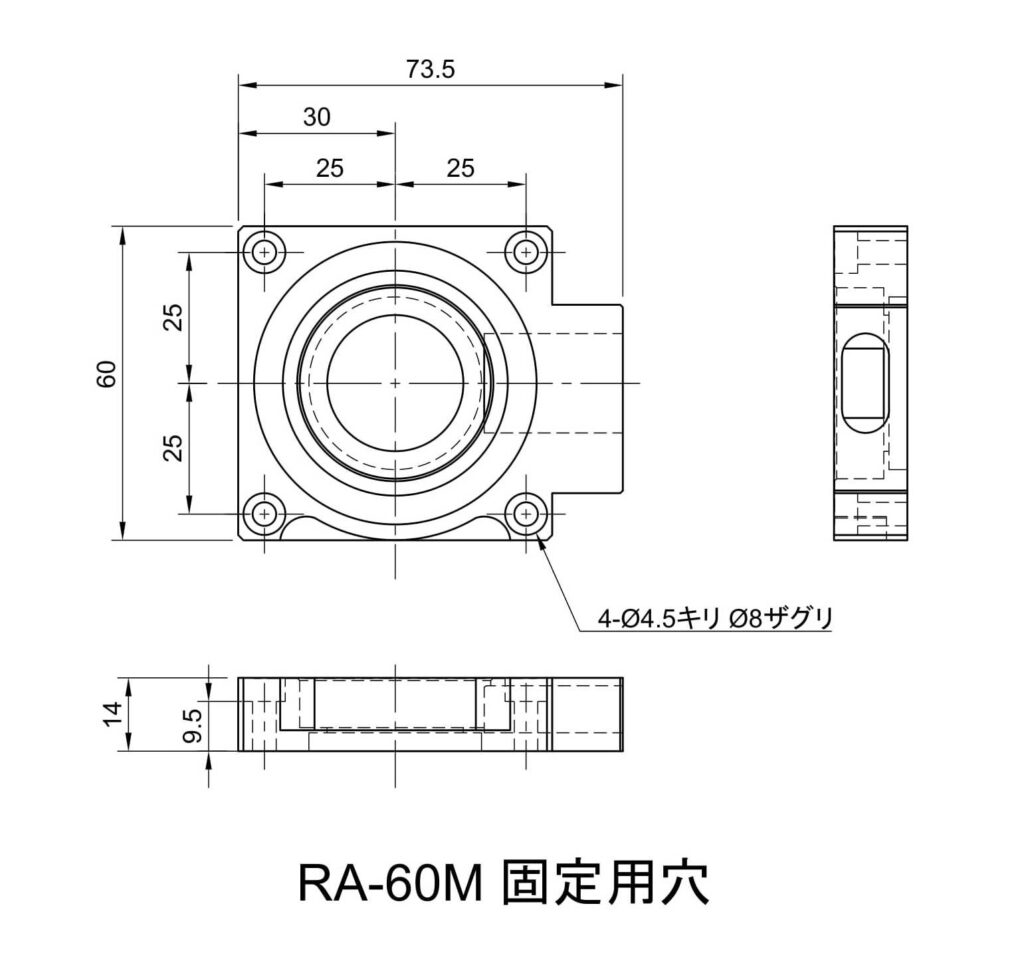

なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
■利用する機構
・すり合わせ式、ウォームギア
■用途例
・ステージに取り付けたものについて、θ方向の回転調整が必要な用途。
・検体について、姿勢に微調整が必要な測定、及び測定装置への用途。
・検査用・加工用の治具の姿勢を微調整する用途。
■補足
・テーブル面の取付タップを使用した固定では、テーブル厚みに注意して取付ネジの長さを選択してください。
・RA-60Mでは、上面スペーサ（AD-602）を利用することで、異なるステージ製品との組み合せが可能となります。
| 品番 | RA-60M | RA-60F |
| テーブルサイズ【mm】 | φ60 | φ60 |
| 回転角度 粗動【°】 | 360 | 360 |
| 回転角度 微動【°】 | ±5 | —- |
| 回転方式 粗動 | 手動 | 手動 |
| 回転方式 微動 | マイクロメータヘッド | —- |
| 移動ガイド | すり合わせ式 | すり合わせ式 |
| 微動分解能【°/回転】 | 約0.38 | —- |
| 表示分解能 | 5’ | 1° |
| 移動精度・同心度【mm】 | 0.02 | 0.02 |
| 耐荷重【kgf】 | 5 (49N) | 5 (49N) |
| 重量【kg】 | 0.25 | 0.18 |
| 材質 | アルミ | アルミ |
| 表面処理 | 黒アルマイト | 黒アルマイト |
| 税別価格 | ¥28,500 | ¥15,500 |
