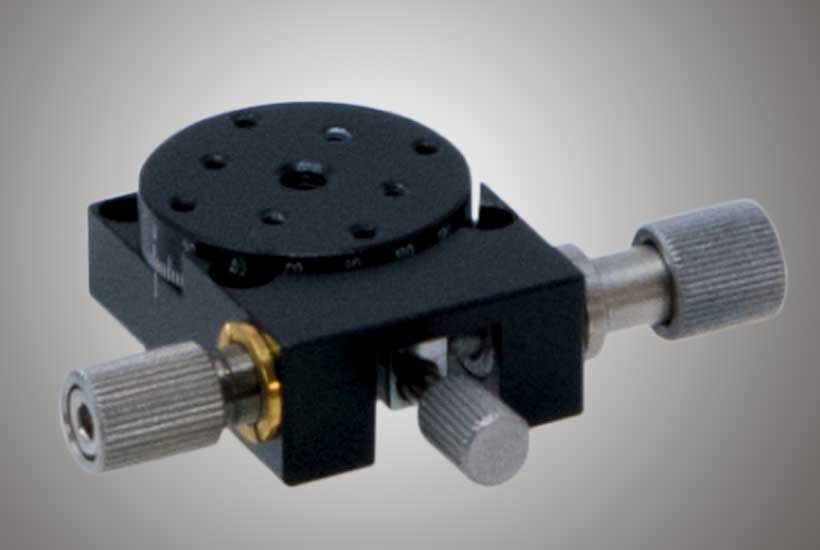

RA-25 『回転ステージ（θステージ）・ステージ面 Φ25mm』
■回転ステージは、移動ガイドにすり合わせ式を採用し、θ方向に360°回転調整が可能なθステージです。
■粗微動切替クランプを使用することで、360°粗動回転と微調ネジによる±5°の微動回転が可能です。
■製品の説明
・型番 ：RA-25
・ステージ面 ：φ25
・微動 回転角度 θ：±5°
・高さ ：13

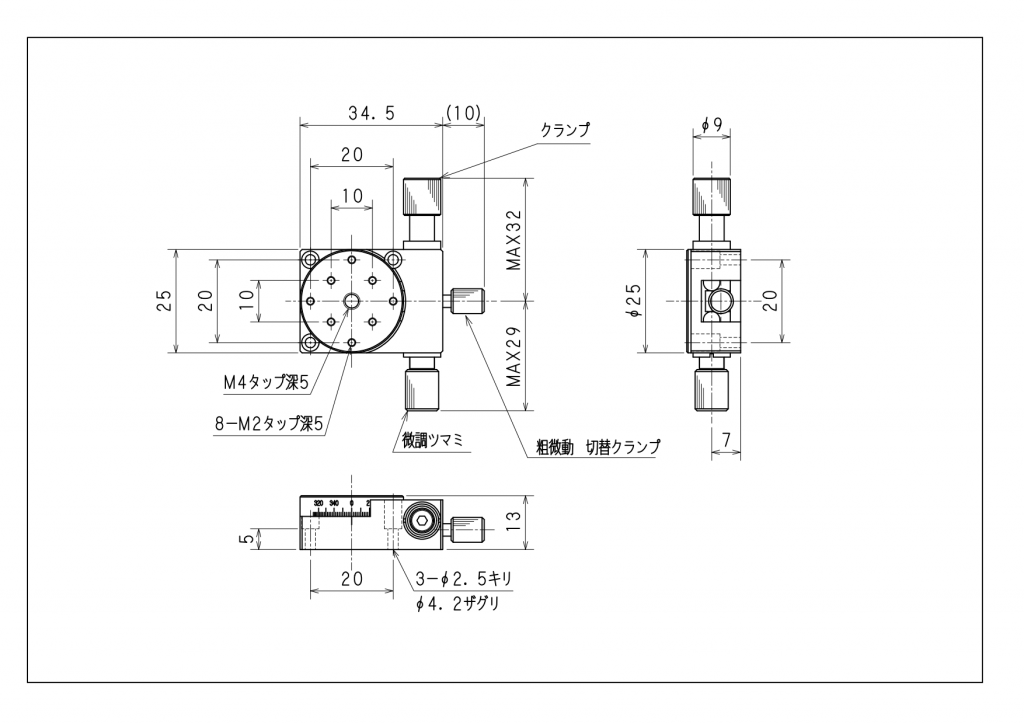

・取付穴（上面）：1-M4 中央、4-M2 □10位置、4-M2 20対角位置
・固定穴（底面）：3-φ2.5キリ φ4.2ザグリ(深3と7) □20位置（M2キャップボルト用）
■概要
・回転ステージは、移動ガイドにすり合わせ式を採用し、θ方向に360°回転調整が可能なθステージです。
・360°方向での粗動調整、粗微動切替をして、微調ネジによる±5°の微動調整が可能です。
■使い方
・粗微動切替クランプは、ステージの径方向に付いているクランプです。
・微動用のクランプは、ステージの周方向に付いているクランプです。
・360°方向での粗動は、ツマミにて手動で行います。
・粗動調整後、粗微動切替クランプを締めます。
粗動が止まり、微動調整ができる状態になります。
・微調ネジにより微動調整（±5°）をします。
・微動調整後は、微動用のクランプを締めて、ステージの向き（θ角度）を固定します。
■製品の固定
・本製品は、下側部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。

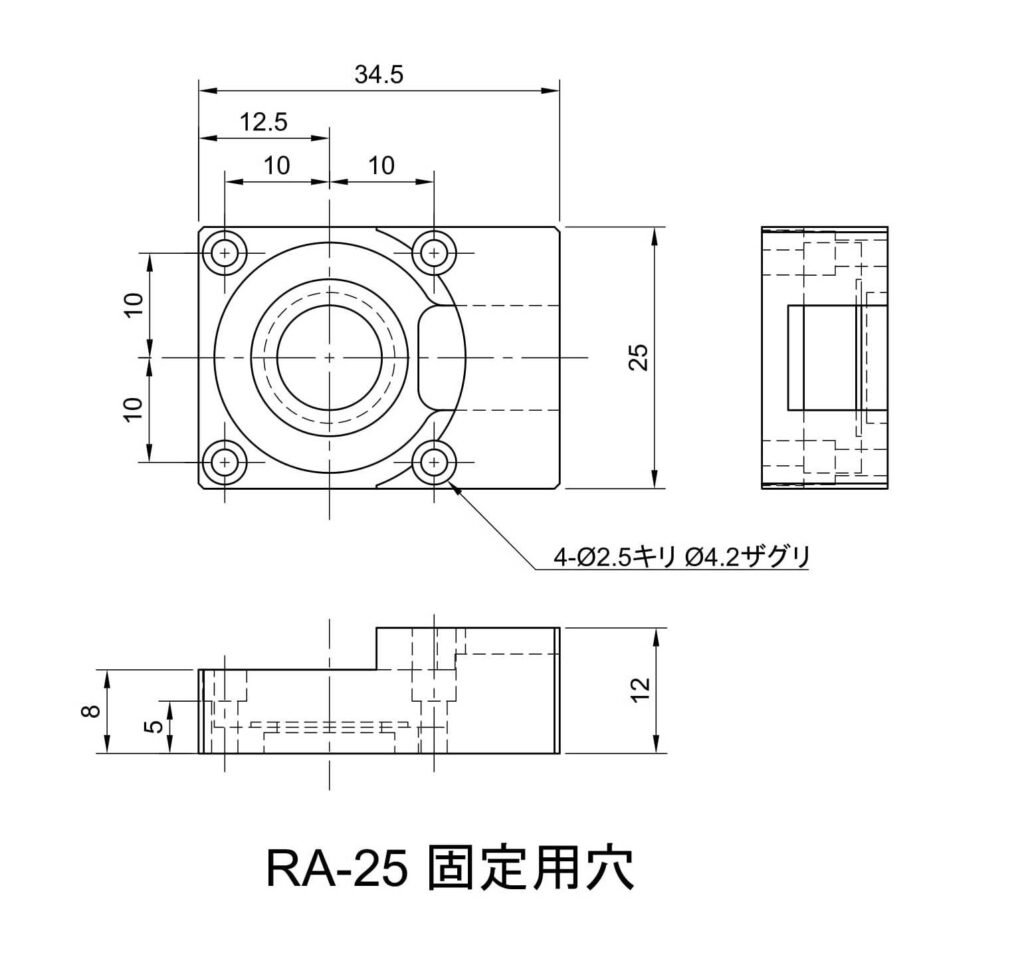

なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
■利用する機構
・すり合わせ式、ウォームギア
■用途例
・ステージに取り付けたものについて、θ方向の回転調整が必要な用途。
・検体について、姿勢に微調整が必要な測定、及び測定装置への用途。
・検査用・加工用の治具の姿勢を微調整する用途。
■補足
・テーブル面の取付タップを使用した固定では、テーブル厚みに注意して取付ネジの長さを選択してください。
・操作用微調整ネジが反対位置となる勝手違いタイプ RA-25-L もあります。
なお、目盛方向は標準型と同一方向となっています。
| 品番 | RA-25 | RA-40M |
| テーブルサイズ【mm】 | φ25 | φ40 |
| 回転角度 粗動【°】 | 360 | 360 |
| 回転角度 微動【°】 | ±5 | ±5 |
| 回転方式 粗動 | 手動 | 手動 |
| 回転方式 微動 | 送りネジ | マイクロメータヘッド |
| 移動ガイド | すり合わせ式 | すり合わせ式 |
| 微動分解能【°/回転】 | 約0.84 | 約1.17 |
| 表示分解能【°】 | 2 | 2 |
| 移動精度・同心度【mm】 | 0.02 | 0.02 |
| 耐荷重【kgf】 | 2 (19.6N) | 3 (29.4N) |
| 重量【kg】 | 0.05 | 0.09 |
| 材質 | アルミ | アルミ |
| 表面処理 | 黒アルマイト | 黒アルマイト |
| 税別価格 | ¥21,500 | ¥22,500 |
