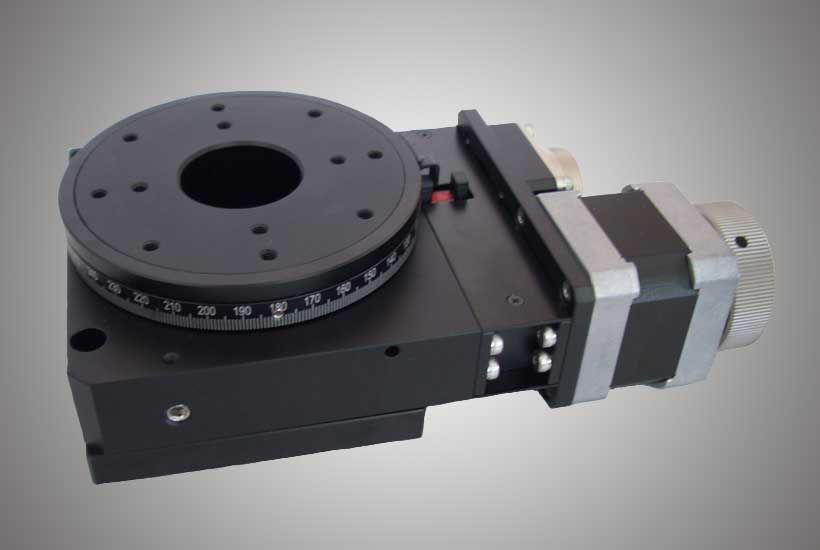

RAA-90 『φ90 自動回転ステージ（自動θステージ）』
■RAA-90は中型サイズの自動回転ステージ（自動θステージ）で、ステッピングモータとクロスローラベアリングを採用した構造となっています。

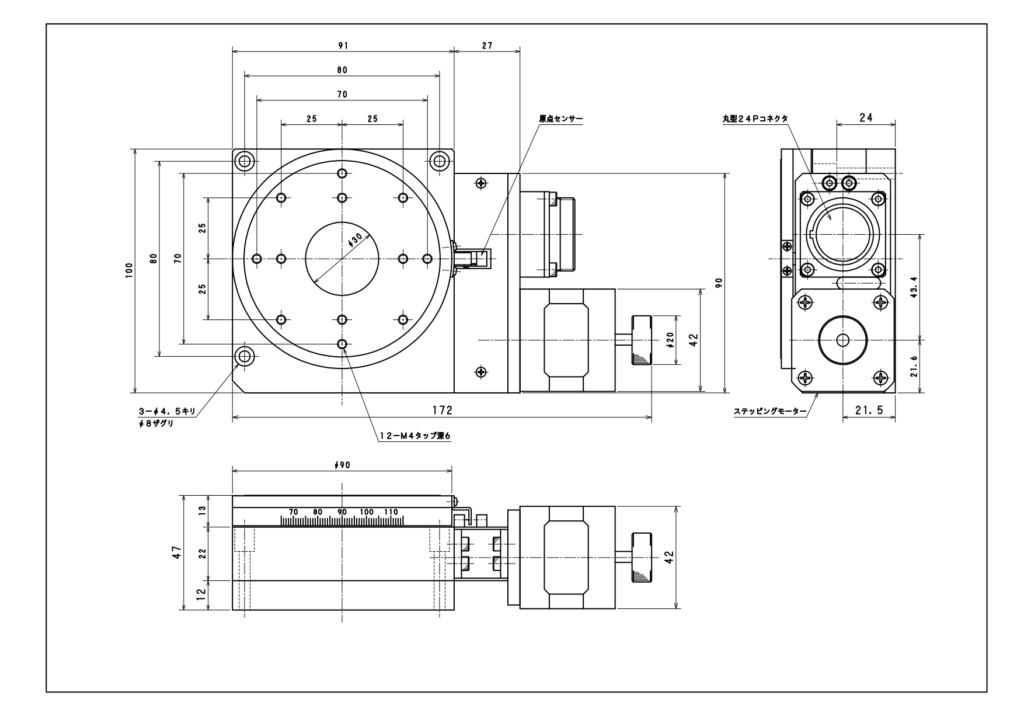

■本体高さ47ｍｍは、下プレートを取り外すことが可能で、厚み35ｍｍの薄型利用も可能な構造です。モーター飛び出し量には注意した設置が必要です。
■コネクタ配線は、お手持ちのコントローラで使用可能な配線処理にてご提供が可能です。
また、標準丸型コネクタは、Dsubコネクタへの交換にも対応しております。ご相談ください。
| 品番 | RAA-90 |
| テーブルサイズ 【mm】 | φ90 |
| 回転角度 【°】 | 360 |
| 駆動方式 【減速比】 | ウォームギア 【1/72】 |
| 移動ガイド | クロスローラベアリング |
| 分解能 | 0.01°/パルス(FULL) |
| モーター | 5相ステッピングモーター 0.75A/相 |
| コネクタ | 丸型24Pコネクタ SRCN2A-24 |
| 原点センサ | フォトセンサ |
| 耐荷重 【kgf】 | 10 (98N) |
| 重量 【kg】 | 1.7 |
| 材質 | アルミ |
| 表面処理 | 黒アルマイト |
| 税別価格 | ¥280,000 |
