XC2-100CM 『 XY軸アルミステージ・□100mmテーブル・センターマイクロ 』
■XY軸アルミステージは、クロスローラガイドを採用した高精度な直動型のXY軸ステージです。
■移動ガイドは、クロスローラを採用しており、滑らかな移動ができます。
■駆動方式に、マイクロメータヘッドを利用し微細な調整が可能です。
■マイクロメータヘッド操作位置は、センタータイプです。
■製品の説明
・型番 ：XC2-100CM（写真 奥 中央）
・ステージ面 ：□100
・移動量 XY ：±12.5
・マイクロヘッド操作位置：センター
・取付穴（上面） ：1-M16 P1 中央、8-M4 ピッチ25 □50位置、4-M4 □90位置
・固定穴（底面） ：4-φ4.5キリ φ8ザグリ 深4.5 □90位置（M4キャップボルト用）
■概要
・XY軸アルミステージは、クロスローラガイドを採用した高精度な直動型のXY軸ステージです。
・移動ガイドは、クロスローラを採用しており、滑らかな移動ができます。
・駆動方式に、マイクロメータヘッドを利用し微細な調整が可能です。
・マイクロメータヘッド操作位置は、センタータイプとサイドタイプから選択が可能です。
・XC2-120タイプは、ステージ面中心にφ50透過穴をもちます。
■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。

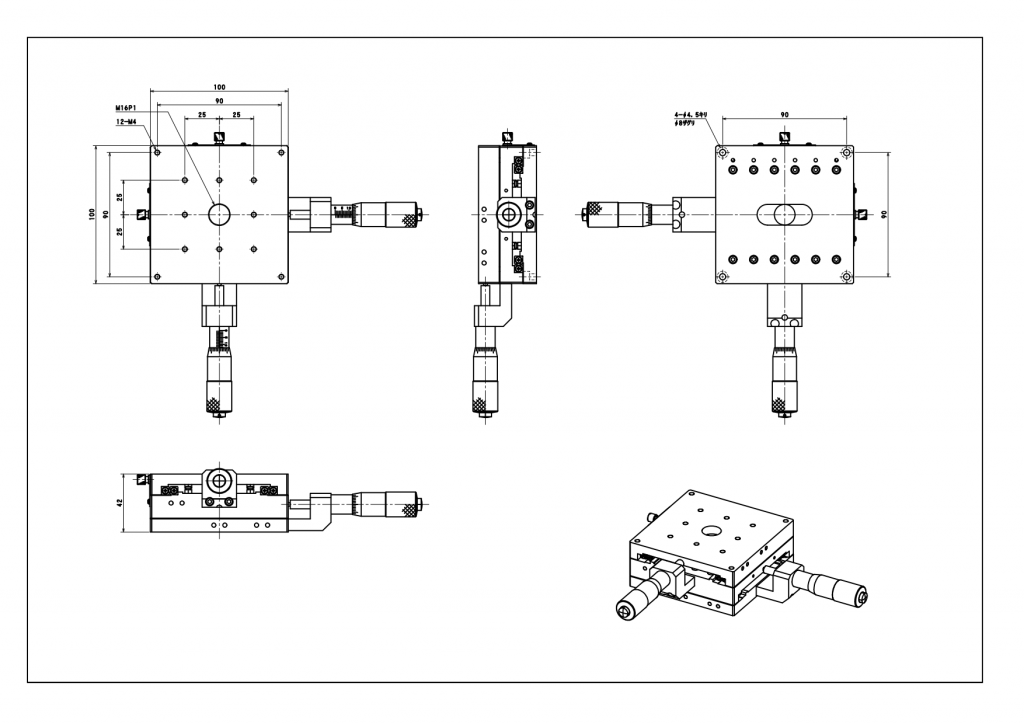

（ネジの種類や位置は、掲載図面を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・マイクロメータヘッド
（２）クランプ
・CM：マイクロメータヘッドが設置されている面の隣の面にあるネジ
・SM：マイクロメータヘッドが設置されている面の反対面にあるネジ
■製品の固定

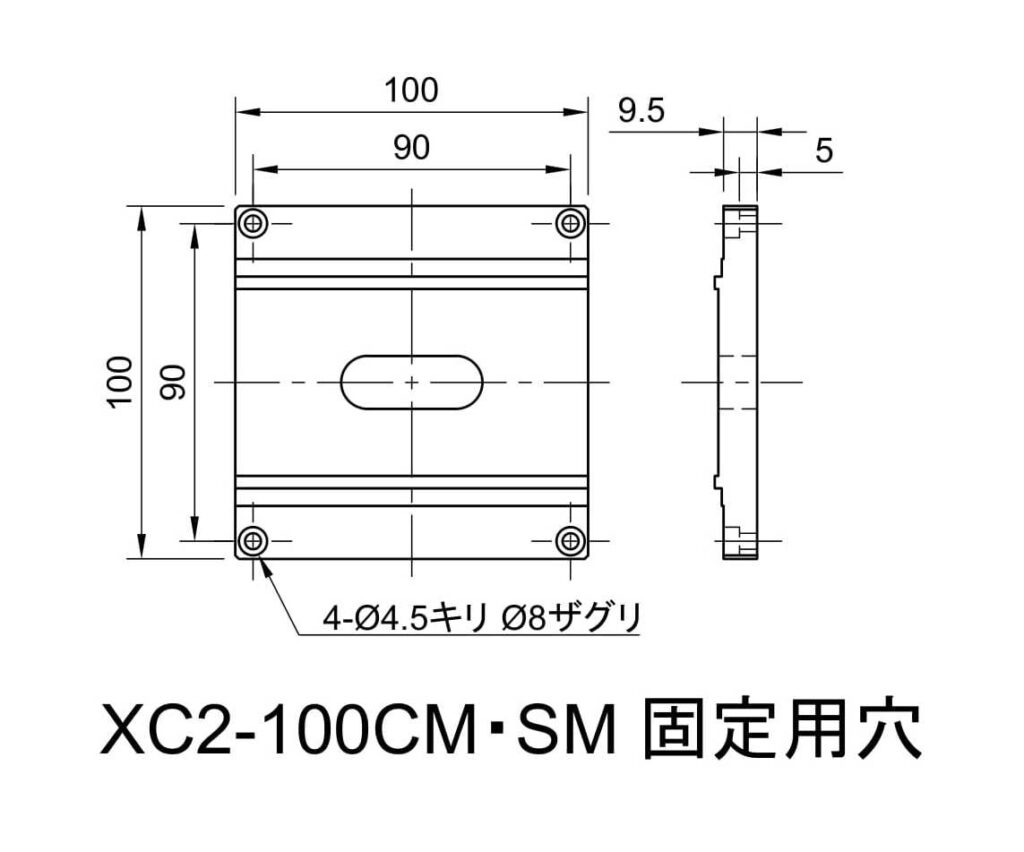

・本製品は、下側部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。
なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・ネジ止めの際は、ツマミを回して部品を移動させて、下側部品の穴が上方から見えるようにしてください。
■利用する機構
・スライドレール（V溝（ローラ））
■用途例
・ステージに取り付けたものについて、2つの並進自由度（2軸）の調整が必要な用途。
・検体について、位置の微調整が必要な測定、及び測定装置への用途。
| 品番 | XC2-100CM | XC2-100SM |
| テーブルサイズ【mm】 | 100×100 | 100×100 |
| 操作位置 | センタ | サイド |
| 移動量【mm】 | ±12.5 | ±12.5 |
| 駆動方式 | マイクロメータヘッド | マイクロメータヘッド |
| 移動ガイド | V溝レール/クロスローラ | V溝レール/クロスローラ |
| 移動分解能【mm/回転】 | 0.5 | 0.5 |
| 表示分解能【mm】 | 0.01 | 0.01 |
| 移動精度・真直度【μm】 | 3 | 3 |
| 耐荷重【kgf】 | 15(147N) | 15(147N) |
| 重量【kg】 | 1.26 | 1.26 |
| 材質 | アルミ | アルミ |
| 表面処理 | 黒アルマイト | 黒アルマイト |
| 税別価格 | ¥83,000 | ¥83,000 |
