XC2-120SMT 『 薄型 XY軸アルミステージ・□120mmテーブル・サイドマイクロ 』
■XY軸アルミステージは、クロスローラガイドを採用した高精度な直動型のXY軸ステージです。
■駆動方式に、マイクロメータヘッド（P=0.5mm）を利用し微細な調整が可能です。
■ストローク±20ｍｍ移動量は、従来製品（当社比）と比較し、60％ストローク延長した製品です。
■マイクロメータヘッド操作位置は、サイドタイプです。
■XC2-120SMTタイプは、ステージ面中心にφ50透過穴を有する製品です。
■XC2-120SMTは、従来製品（当社比）と比較して、厚さ約24％低減、重量約16％低減 の薄型軽量化を行った製品です。
■製品の説明
・型番 ：XC2-120SMT
・ステージ面 ：□120
・移動量 XY ：±20
・マイクロヘッド操作位置：サイド
・取付穴（上面） ：1-φ50 中央（貫通穴）、20-M4 ピッチ25 □100位置
・固定穴（底面） ：4-φ4.5キリ φ8ザグリ 深4.5 □100位置（M4キャップボルト用）
■概要
・XY軸アルミステージは、クロスローラガイドを採用した高精度な直動型のXY軸ステージです。
・移動ガイドは、クロスローラを採用しており、滑らかな移動ができます。
・駆動方式に、マイクロメータヘッドを利用し微細な調整が可能です。
・マイクロメータヘッド操作位置は、センタータイプとサイドタイプから選択が可能です。
・XC2-120タイプは、ステージ面中心にφ50透過穴をもちます。
■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。

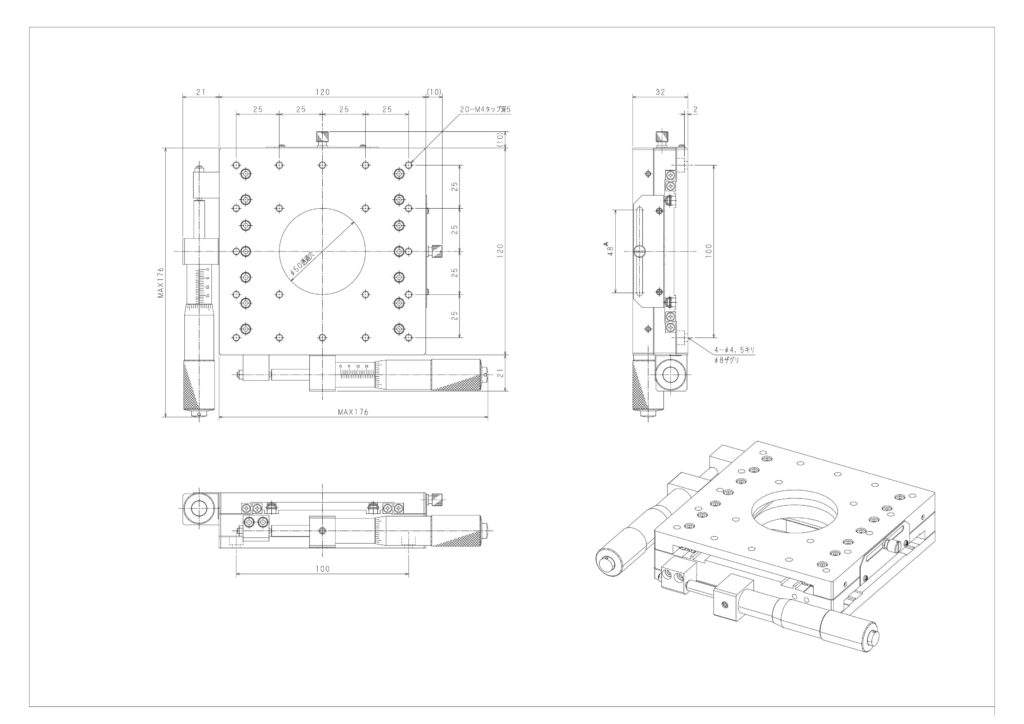

（ネジの種類や位置は、掲載図面を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・マイクロメータヘッド
（２）クランプ
・マイクロメータヘッドが設置されている面の反対面にあるネジ
■製品の固定

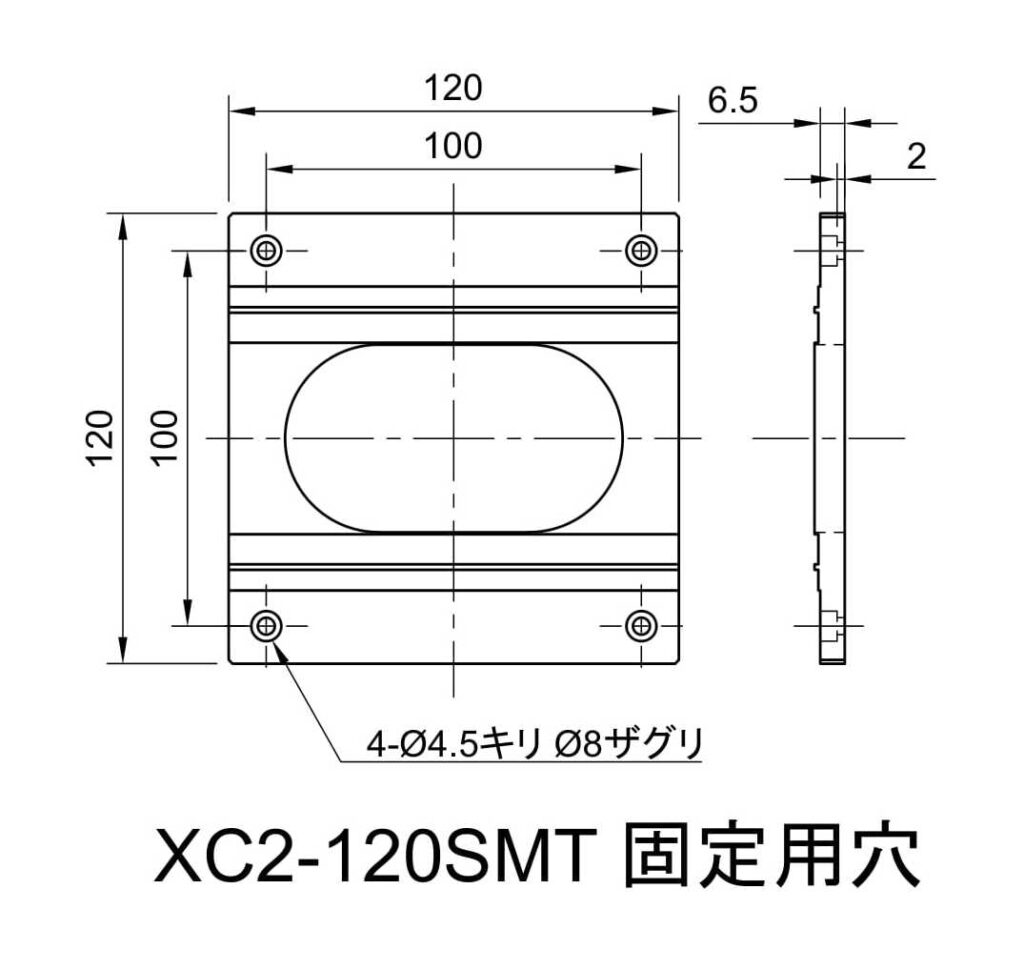

・本製品は、下側部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。
なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・ネジ止めの際は、ツマミを回して部品を移動させて、下側部品の穴が上方から見えるようにしてください。
■利用する機構
・スライドレール（V溝（ローラ））
■用途例
・ステージに取り付けたものについて、2つの並進自由度（2軸）の調整が必要な用途。
・検体について、位置の微調整が必要な測定、及び測定装置への用途。
| 品番 | XC2-120SMT |
| テーブルサイズ【mm】 | 120×120 |
| 操作位置 | サイド |
| 移動量【mm】 | ±20 |
| 駆動方式 | マイクロメータヘッド |
| 移動ガイド | V溝レール/クロスローラ |
| 移動分解能【mm/回転】 | 0.5 |
| 表示分解能【mm】 | 0.01 |
| 移動精度・真直度【μm】 | 3 |
| 耐荷重【kgf】 | 15 (147N) |
| 重量【kg】 | 1.24 |
| 材質 | アルミ |
| 表面処理 | 黒アルマイト |
| 税別価格 | ¥138,000 |
