XC4-60SMW XYZ軸アルミステージ 粗微動型
■XYZ軸アルミステージは、テーブル面が底面に対し垂直を保持し移動するXYZ軸ステージです。
■XC4-60SMWは粗動調整と微動調整が可能なステージです。より微細な調整が可能です。
■XYZ軸の移動ガイドは、V溝レールとクロスローラを採用しています。
■製品の説明

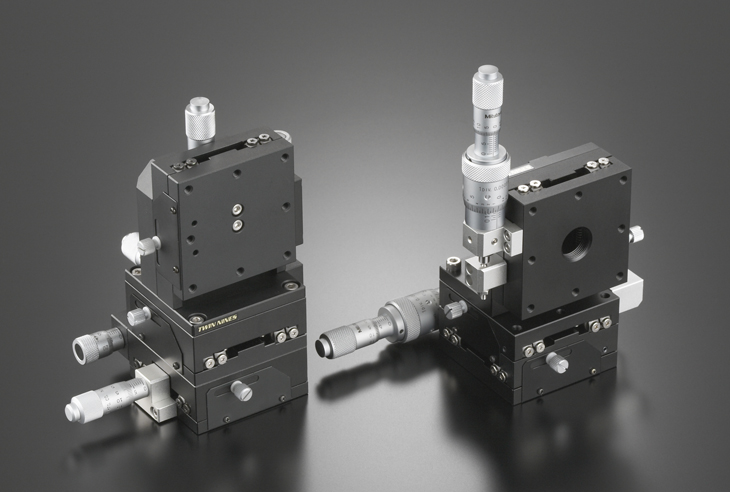

・型番 ：XC4-60SMW（写真 左（粗微動分割型））
・ステージ面 ：□60
・移動量 XYZ ：±6.5
・ステージ面中心高さ ：97（移動量 Z：±6.5）
・マイクロヘッド位置 XY ：センター（粗動）
・微動ツマミ操作位置 XY ：サイド（ファインピッチネジ）
・取付穴（ステージ面） ：8-M4 ピッチ25 □50位置
・固定穴（底面） ：4-φ4.5キリ φ8ザグリ 深4.5 □50位置（M4キャップボルト用）
・適応Ｌ型ブラケット ：BR-60L
・補足 ：写真 右は XC4-60SMBD
■概要
・XYZ軸アルミステージは、ステージ面を垂直に保持し、XYZ軸方向に移動調整が可能なXYZ軸ステージです。
・移動ガイドは、クロスローラを採用しており、滑らかな移動ができます。
・駆動方式はマイクロメータヘッドであり、微細な調整が可能です。
■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。

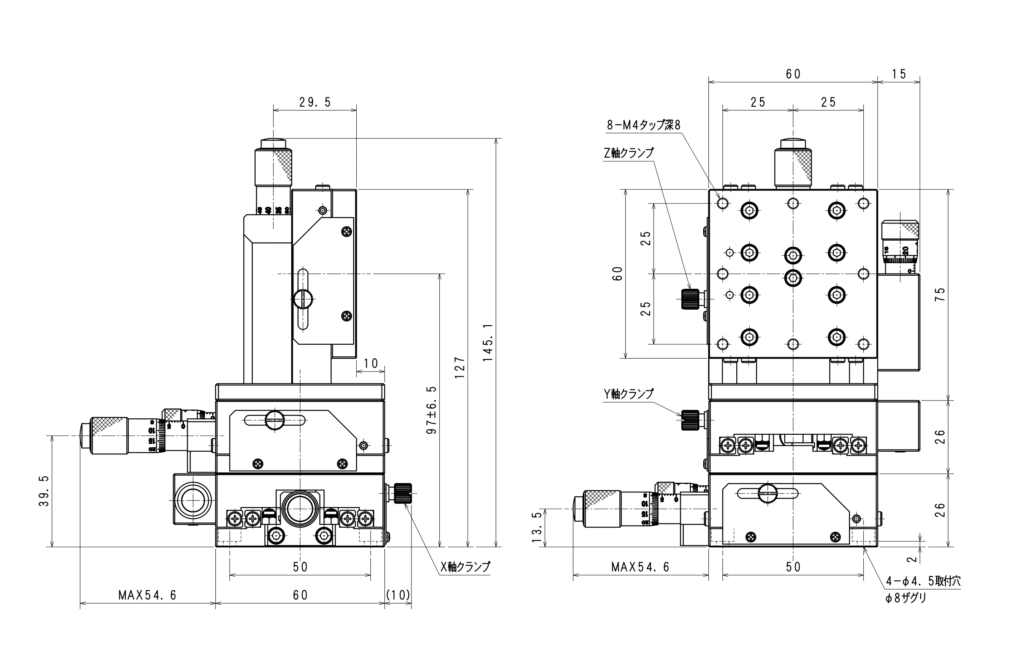

（ネジの種類や位置は、掲載図面を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・粗動：マイクロメータヘッド
・微動：ファインピッチネジ
（２）クランプ
・XY軸：マイクロメータヘッドが設置されている面の隣の面にあるネジ
・Z軸 ：マイクロメータヘッドが設置されている面の反対面にあるネジ
■製品の固定

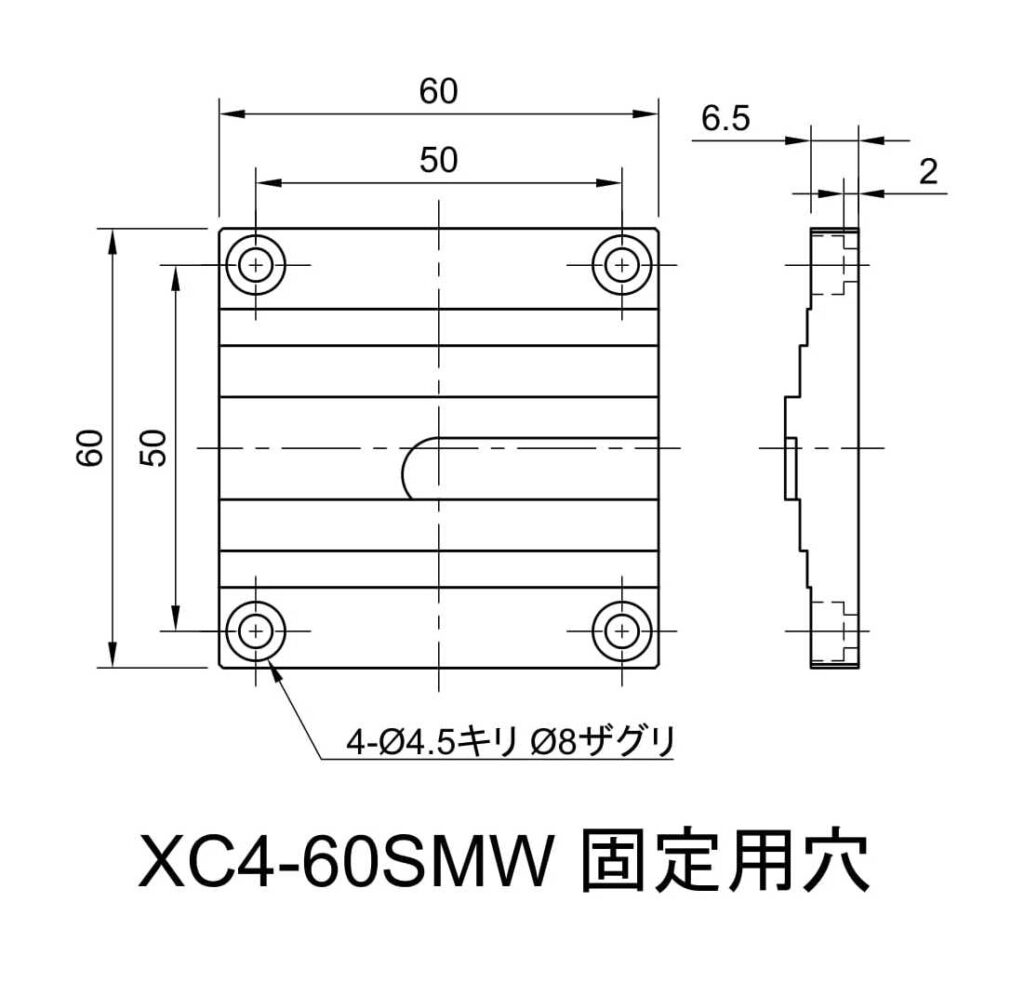

・本製品は、最下部部品にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。
なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・ネジ止めの際は、ツマミを回して部品を移動させて、最下部部品の穴が上方から見えるようにしてください。
■利用する機構
・スライドレール（V溝（ローラ））
■用途例
・ステージに取り付けたものについて、3つの並進自由度（3軸）の調整が必要な用途。
・検体について、位置の微調整が必要な測定、及び測定装置への用途。
■補足
・駆動方式を粗微動マイクロメータヘッドとしたタイプもラインアップしております。お問い合わせください。
・Ｌ型ブラケット（BR-60L）をステージ面に取り付けることで、ポール付きの機器（ホルダなど）を接続して使用できます。
| 品番 | XC4-60SMW |
| テーブルサイズ【mm】 | 60×60 |
| 操作位置【粗動】 | センター |
| 操作位置【微動】 | サイド |
| 移動量【mm】 X,Y,Ｚ【粗動】 | ±6.5 |
| 移動量【mm】 X,Y,Ｚ【微動】 | ±0.3 |
| 移動分解能【mm/回転】 【粗動】 | 0.5 |
| 表示分解能【μm】 【粗動】 | 10 |
| 移動分解能【mm/回転】 【微動】 | 0.25 |
| 表示分解能【μm】 【微動】 | 5 |
| 駆動方式 | マイクロメータヘッド |
| 移動ガイド X,Y,Ｚ | V溝レール/クロスローラ |
| 耐荷重【kgf】 | 3 (29.4N) |
| 重量【kg】 | 1.1 |
| 主要材質 | アルミ |
| 表面処理 | 黒アルマイト |
| RoHS規制 | 対応 |
| 税別価格 | ¥224,000 |
