TSC3-40 『 XYθ軸ステージ・40ｍｍサイズ 』
■XYθ軸ステージは、3軸方向の微動調整が可能な多軸調整ステージです。
■XY軸での位置決めと、θ軸回転での360°方向の微動調整が可能です。
■写真では、下から、X軸、Y軸、θ軸の順番に、調整機能を構成しています。
■製品の説明
・型番 ：TSC3-40（写真 左）
・ステージ面 ：φ40
・移動量 XY ：±6.5mm
・移動角度 θ ：粗動 360° & 微動 ±5°
・高さ ：45
・取付穴（上面）：1-M6 中央、4-M3 32対角位置、4-M2 □20位置
・固定穴（底面）：4-φ3.5キリ φ6ザグリ 3.5深 □32位置（M3キャップボルト用）
■概要
・XYθ軸ステージは、3軸方向の微動調整が可能な多軸調整ステージです。
・ステージに取り付けたモノの位置決めが精度良くできるため、光学用途以外（測定・分析用の治具など）にも有用です。
・XY軸での位置決めと、θ軸回転での360°方向の微動調整が可能です。
・写真では、下から、X軸、Y軸、θ軸の順番に、調整機能を構成しています。
■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。

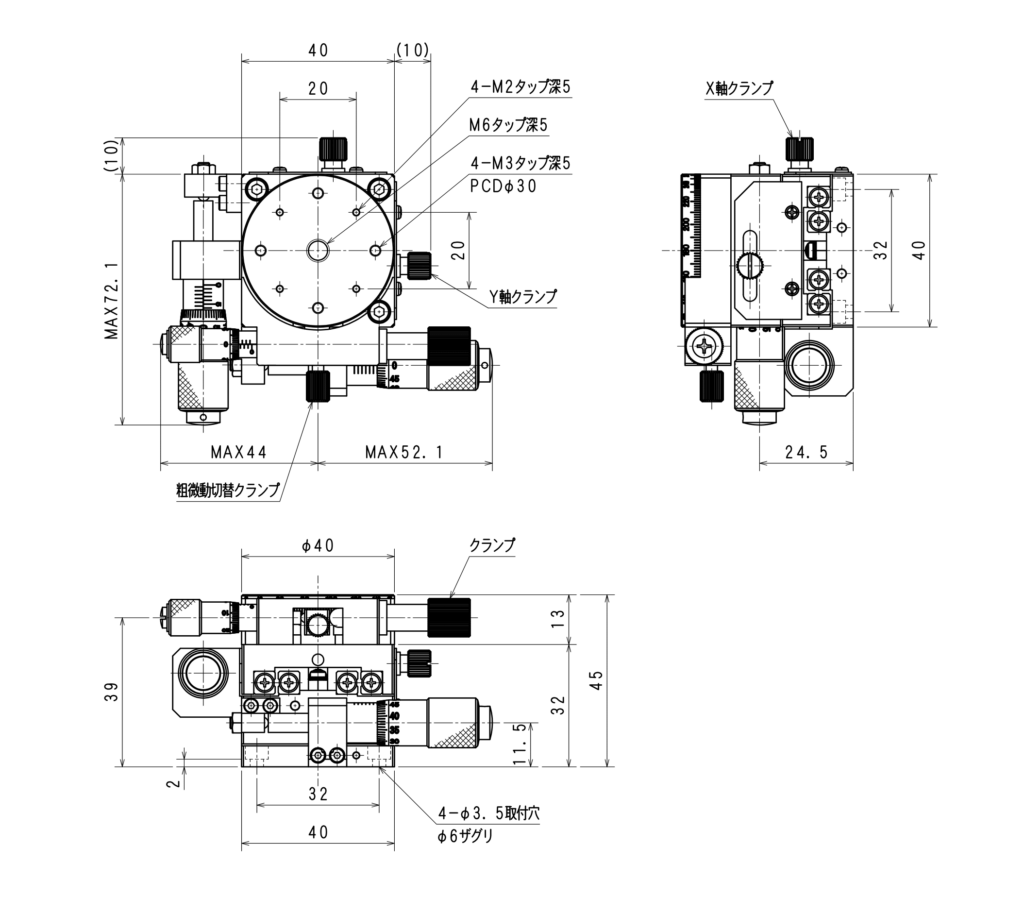

（ネジの種類や位置は、掲載図面を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。θ軸は、粗動・微動を切り替えて調整します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・XY軸：マイクロメータヘッド
・θ軸 ：マイクロメータヘッド（粗動は手動）
（２）クランプ
・XY軸：マイクロメータヘッドが設置されている面の反対面にあるネジ
・θ軸 ：粗動を止めるクランプ（手前左側ネジ）、微動を止めるクランプ（手前右側ネジ）
■製品の固定

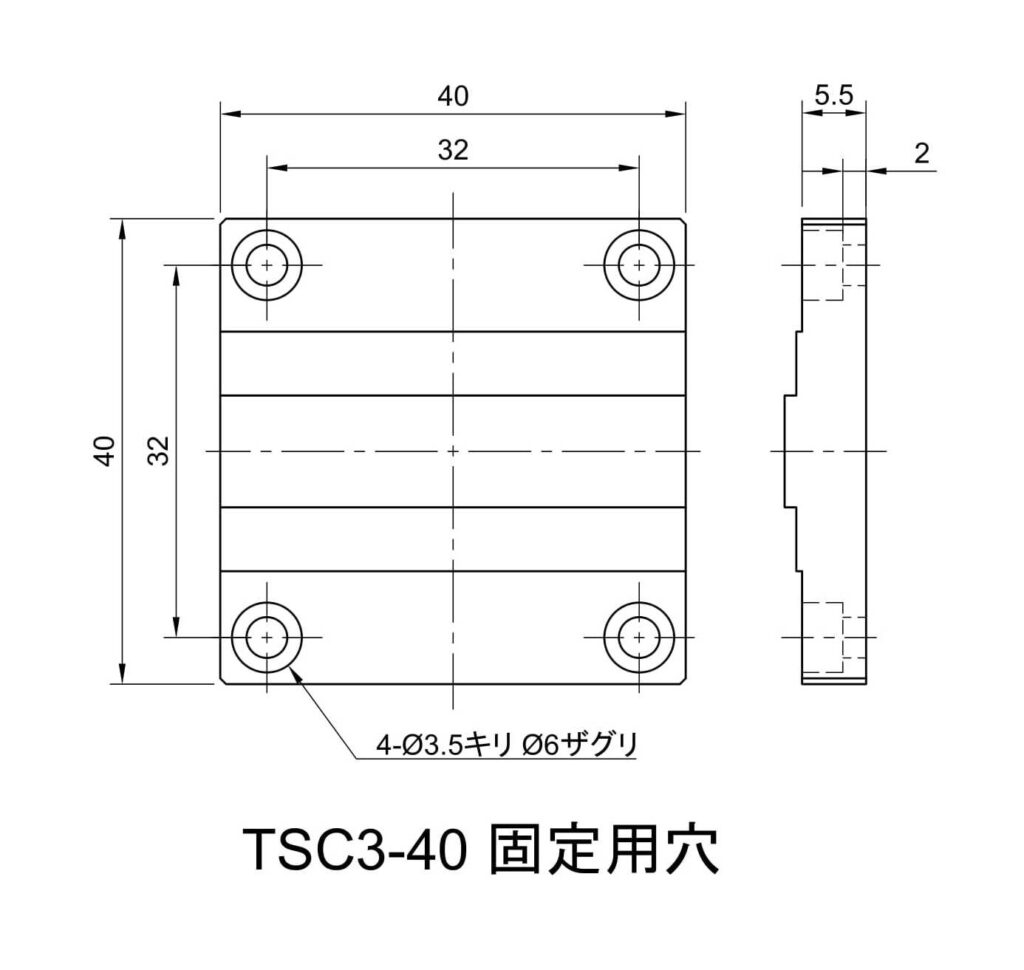

・本製品は、最下部部品の４隅にある穴（キリ穴とザグリの組合せ）にキャップボルトを用いて固定できます。
なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
・ネジ止めの際は、マイクロメータヘッドを回して最下部のすぐ上の部品を移動させて、最下部部品の穴が上方から見えるようにしてください。
■利用する機構
・XY軸：スライドレール（V溝（ローラ））
・θ軸 ：すり合わせ式、ウォームギア
■用途例
・ステージに取り付けたものについて、3自由度（3軸）の調整が必要な用途。
・レンズやミラーなどの光学素子を取り付けたホルダのために精密ステージを選定する際、調整できる仕様について試行・検討する用途。
・検体について位置や姿勢に微調整が必要な測定、及び測定装置への用途。
■製品の軸のとり方（6軸の説明）
本製品のそれぞれの軸の定め方は以下の通りです（方向は写真内での説明）。
・Z軸方向：下から上の方向
・X軸方向：右手前から左奥への方向（光軸に平行）
・Y軸方向：左手前から右奥への方向（Z軸、X軸に垂直な方向）
・α軸 ：X軸を中心とする回転自由度を表現（ロール、チップ）
・β軸 ：Y軸を中心とする回転自由度を表現（ピッチ、チルト）
・θ軸 ：Z軸を中心とする回転自由度を表現（ヨー、パン）
| 品番 | TSC3-40 | TSC3-60 |
| XY軸：参考型式 | XC2-40SM | XC2-60SM |
| θ軸：参考型式 | RA-40M | RA-60M |
| テーブルサイズ【mm】 | φ40 | φ60 |
| 移動量 XY 【mm】 | ±6.5 | ±6.5 |
| 回転角度 θ 【°】 粗動 | 360 | 360 |
| 回転角度 θ 【°】 微動 | ±5 | ±5 |
| 耐荷重【kgf】 | 2 (19.6N) | 5 (49N) |
| 重量【kg】 | 0.33 | 0.73 |
| 税抜価格 | ¥78,000 | ¥92,000 |
