ZA-120FMT『 Z軸フラットアルミステージ・□120ｍｍ・ファインピッチマイクロ 』
■薄型Z軸フラットアルミステージ（ZA-FMTタイプ）は、ステージ面を水平に保持し、Z軸方向に移動調整が可能なZ軸ステージです。
■駆動方式はファインピッチタイプのマイクロメータヘッド（P=0.25mm）で、移動ガイドにクロスローラを採用しており、滑らかな移動ができます。
■ZA-FMTタイプは、従来の同等サイズステージ製品よりも高さを低減した製品で、空間を有効に利用できます。
【ZA-120Mに対し高さ約50％低減：90→42mm】
■クランプネジは左右に位置変更が可能な構造を取っています。
■取付ベースは□100mm及び□4インチに対応するピッチ構造となっています。
■製品の説明

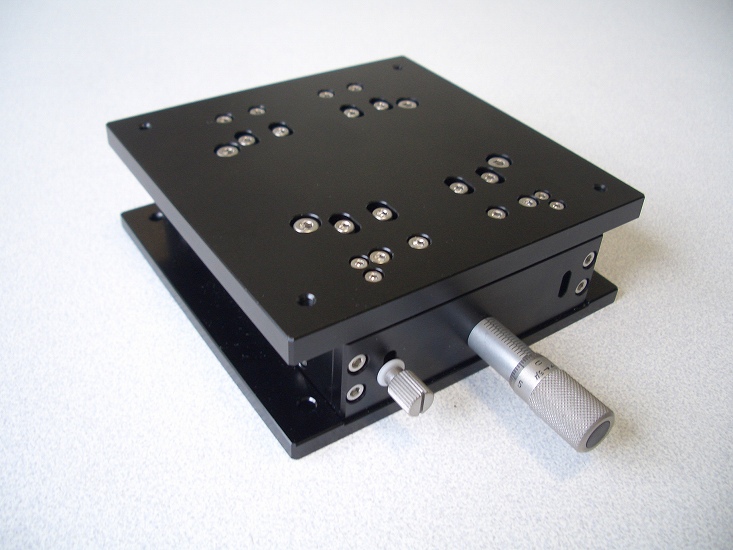

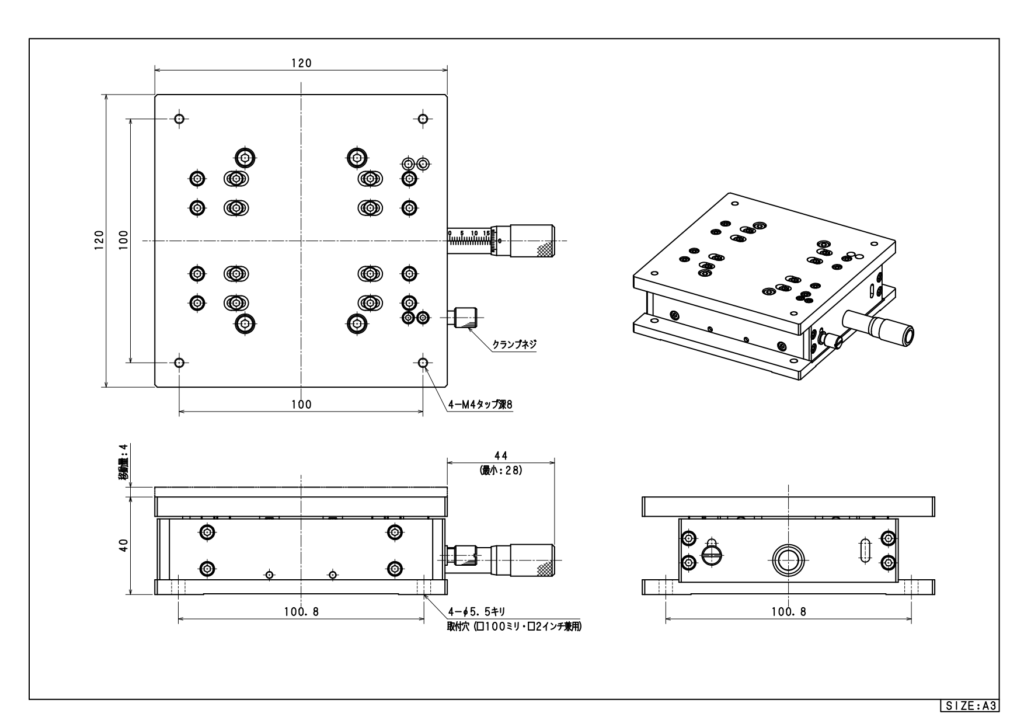

・型番 ：ZA-120FMT（写真 左）
・ステージ面 ：□120
・移動量 Z ：±2
・高さ ：42（移動量 Z：±2）
・高さの比較 ：従来品（ZA-120M）に対し高さ約50％低減（90→42mm）
・取付穴（上面）：4-M4 □100位置
・固定穴（底面）：4-φ5.5キリ □100.8位置 (□100ミリ、□2インチ 兼用)（M4ボルト用）
■概要
・薄型Z軸フラットアルミステージ（ZA-FMTタイプ）は、ステージ面を水平に保持し、Z軸方向に移動調整が可能なZ軸ステージです。
・駆動方式はファインピッチタイプのマイクロメータヘッド（P=0.25mm）で、移動ガイドにクロスローラを採用しており、滑らかな移動ができます。
・ZA-FMTタイプは、従来の同等サイズステージ製品よりも高さを低減した製品で、空間を有効に利用できます。
【ZA-60M・ZA-120Mから高さ約50％低減：当社比】
■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。
（ネジの種類や位置は、型番説明を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・マイクロメータヘッド
（２）クランプ
・ZA-60FMT ：マイクロメータヘッドが設置されている面の隣の面にあるネジ
・ZA-120FMT：マイクロメータヘッドが設置されている面と同じ面にあるネジ
■製品の固定
・本製品は、下部部品にある穴（キリ穴）にキャップボルトなどを用いて固定できます。

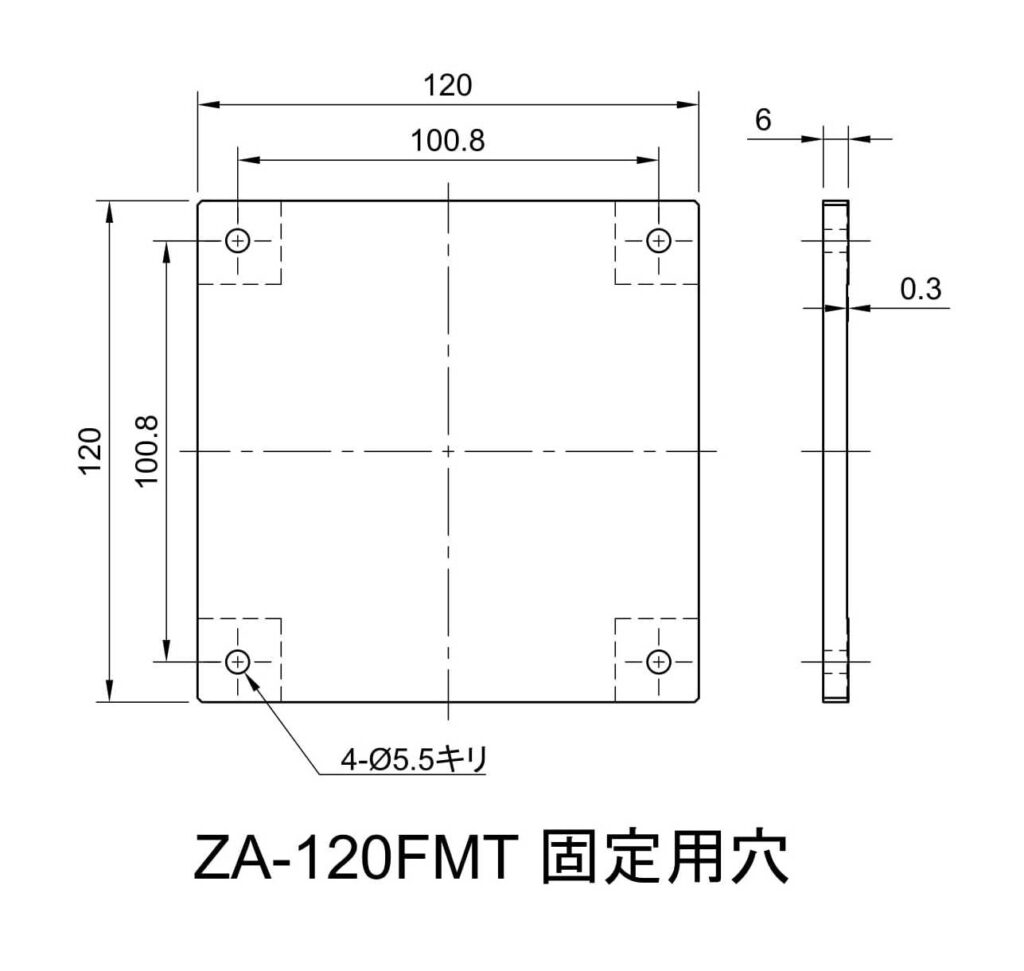

なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
■利用する機構
・スライドレール（V溝（ローラ））
■用途例
・ステージに取り付けたものについて、全体の高さを抑えながら、高さ（Z位置）の調整が必要な用途。
・検体について、高さの微調整が必要な測定、及び測定装置への用途。
| 品番 | ZA-120FMT |
| テーブルサイズ【mm】 | 120×120 |
| 移動量【mm】 | 4 |
| 駆動方式 | マイクロメータヘッド |
| 移動ガイド | クロスローラ |
| 移動分解能【mm/回転】 | 約0.063 |
| 表示分解能【μm】 | 5 （目盛の約1/4が移動量になります） |
| 移動精度・真直度【μm】 | 3 |
| 平行度【mm】 | 0.1以内 |
| 耐荷重【kgf】 | 7 (68.6N) |
| 重量【kg】 | 1.2 |
| 材質 | アルミ |
| 表面処理 | 黒アルマイト |
| 税別価格 | ¥103,000 |
