ZA-40MB 『 Z軸アルミステージ・□40ｍｍテーブル 』
■Z軸アルミステージは、ステージ面を垂直に保持し、Z軸方向に移動調整が可能なZ軸ステージです。
■駆動方式にマイクロメータヘッドを採用し微細な調整が可能です。
■移動ガイドは、クロスローラを採用しており、滑らかな移動ができます。
■Ｌ型ブラケット（BR-40L）をステージ面に取り付けることで、ポール付きの機器（ホルダなど）を接続して使用できます。
■製品の説明
・型番 ：ZA-40MB（写真 手前 右）
・ステージ面 ：□40
・移動量 Z ：±6.5
・ステージ面中心高さ ：30（移動量 Z：±6.5）
・取付穴（ステージ面）：1-M6 中央、8-M3 ピッチ16 □32位置
・固定穴（底面） ：2-φ3.5キリ ピッチ32（M3ボルト用）
・適応Ｌ型ブラケット ：BR-40L
■概要
・Z軸アルミステージは、ステージ面を垂直に保持し、Z軸方向に移動調整が可能なZ軸ステージです。
・駆動方式にマイクロメータヘッドを採用し微細な調整が可能です。
・移動ガイドは、クロスローラを採用しており、滑らかな移動ができます。
・ステージ面 □60に関し、駆動方式を粗微動マイクロメータヘッドとしたタイプ（ZA-60MBD）、微動機構を分割したタイプ（ZA-60MBW）もラインアップしております。
■使い方
・ステージ面の取付穴に、各種の機器や治具などをネジ止めで取り付けます。

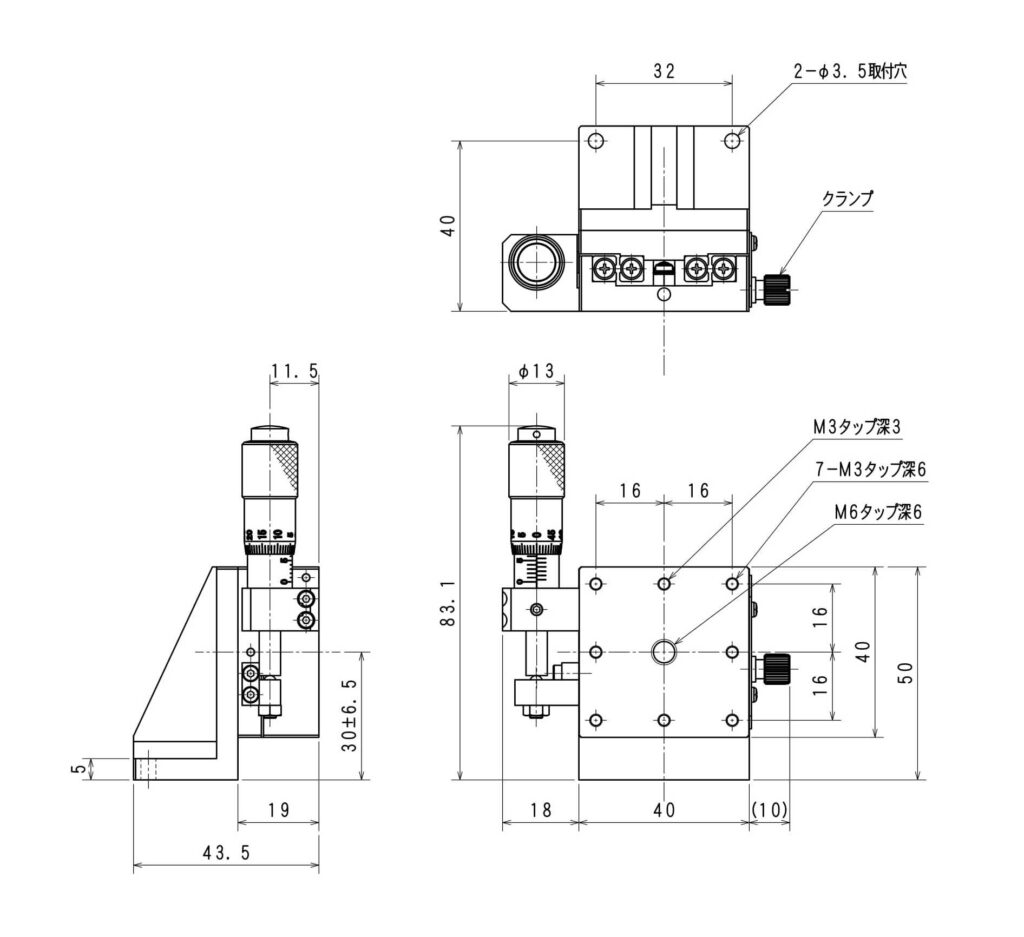

（ネジの種類や位置は、掲載図面を参照ください。）
・各軸の調整は、クランプを緩めてから、調整ツマミを回して移動させ、移動後は、クランプを締めて位置を固定します。
・各軸の調整ツマミ、クランプは、写真と併せ、以下を参照ください。
（１）調整ツマミ
・マイクロメータヘッド
（２）クランプ
・マイクロメータヘッドが設置されている面の反対面にあるネジ
■製品の固定

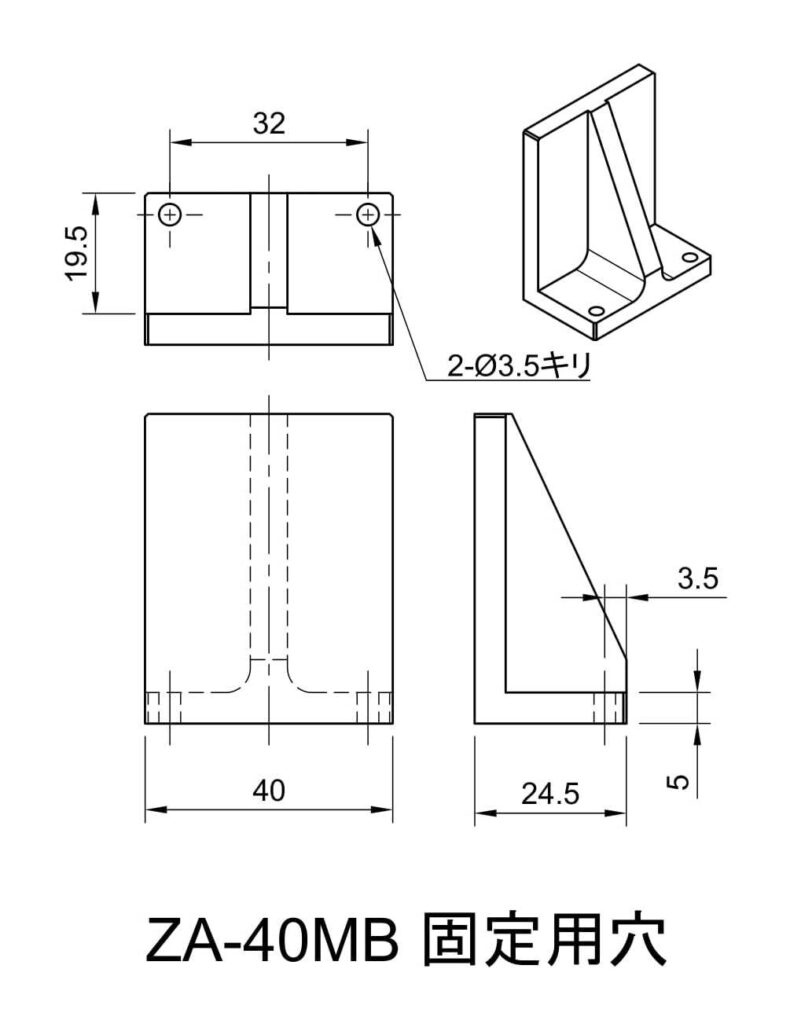

・本製品は、下部部品にある穴（キリ穴とザグリの組合せ）にキャップボルトなどを用いて固定できます。
なお、固定用穴の図は、固定用の穴を示すための外観図で、製品の外郭を表しているわけではありません。
■利用する機構
・スライドレール（V溝（ローラ））
■用途例
・ステージに取り付けたものについて、高さ（Z位置）の調整が必要な用途。
・検体について、高さの微調整が必要な測定、及び測定装置への用途。
■補足
・Ｌ型ブラケット（BR-40L）をステージ面に取り付けることで、ポール付きの機器（ホルダなど）を接続して使用できます。
| 品番 | ZA-25MB | ZA-40MB |
| テーブルサイズ【mm】 | 25×25 | 40×40 |
| 移動量【mm】 | ±3 | ±6.5 |
| 駆動方式 | マイクロメータヘッド | マイクロメータヘッド |
| 移動ガイド | V溝レール/クロスローラ | V溝レール/クロスローラ |
| 移動分解能【mm/回転】 | 0.5 | 0.5 |
| 表示分解能【μm】 | 10 | 10 |
| 移動精度・真直度【μm】 | 3 | 3 |
| 耐荷重【kgf】 | 1 (9.8N) | 1 (9.8N) |
| 重量【kg】 | 0.06 | 0.18 |
| 材質 | アルミ | アルミ |
| 表面処理 | 黒アルマイト | 黒アルマイト |
| 税別価格 | ¥27,000 | ¥34,000 |
